50 Watt 12 V 100 Watt Kit complet de démarrage de panneau solaire OU panneaux solaires pour contrôleur de charge pour camping-car, camping-car, véhicule, caravane et autres applications hors réseau 12 Volt 24 Volt
Ce lien a différentes options:
Il y a des panneaux solaires/kits de panneaux solaires:
Les panneaux solaires sont disponibles en deux couleurs: noir et blanc
Il y a deux tailles de panneau solaire simple: 1025*250*3mm OU 820*370*3mm
Spécification du panneau solaire 19.8V 50W:
Puissance maximale (Pmax) 50W
Tolérance de sortie ± 3%
Tension maximale du système 600V DC
Tension de circuit ouvert (COV) 19.8V
Courant de court-circuit (Isc) 2.52A
Tension de puissance maximale (Vmp) 23.76V
Courant de puissance maximum (Imp) 2.77A
Efficacité cellulaire 24%
Température de fonctionnement (NOCT) 45 ± 2 ℃
Plage de température-40 ℃ ~ + 80 ℃
Nombre de cellules 32pcs
Poids 1000g
Taille 1025*250*3MM
Couleur Blanc/Noir
Conditions d’essai standard: lrradiance 1000 w/m ^ 2, température 25 ℃, AM = 1.5
1 Etage: Haustier
2 Etage: Eva Film
3 Stock: Solarzelle der hohen Leistungs fähigkeit
4 Stock: Eva Film
5 Etage: Tpt Backs heet
Wasserdichtes Niveau: IP67 (Anschluss kasten)
(Die obigen Daten basieren auf der Labour-Standard-Testumgebung)
Für Feld verbindungen, verwenden minimun no.14awg Kupferdrähte isoliert für ein Minimum 90 ℃
Test standard bedingungen:
Am = 1,5 Bestrahlung stärke = 1000w/m2 Temp.= 25 ℃
(Die Größe wird manuell gemessen und es gibt einen bestimmten Fehler. Kunden, die genaue Größe bitte nicht kaufen wollen, danke)
Liste des paquets
1 pcs panneau solaire 50W 1
OU
2 pcs panneau solaire 50W
OU
1. 1*50w panneaux solaires (50W SOLAR KIT)
2, 1 jeu de câbles de 3m avec connecteur PV
3 、 1 set 3m de câble avec pince crocodile
4. Contrôleur 1 * 10A
OU
1. 2*50w panneaux solaires (100W SOLAR KIT)
2, 1 jeu de câbles de 3m avec connecteur PV
3 、 1 set 3m de câble avec pince crocodile
4. Contrôleur 1 * 10A
5 、 1 set 2 en 1 adaptateur
Spécification du panneau solaire 19.8V 50W:
Matériau cellulaire: Silicium monocristallin
Pmax (puissance au maximum sous STC) :50W
Imp (courant à la puissance maximale, A): 2.52A
Vmp (tension à la puissance maximale, V): 19.8V
COV (tension en circuit ouvert):21.8V
Isc (courant au court-circuit, A): 2.65A
Efficacité des cellules solaires: 24%
Taille du module:820*370*3mm
Poids net: 3.3Ib (1.5kg)
Longueur des câbles: 19.7 (pouces)
Conditions d’essai standard: lrradiance 1000w/m2, température 25 ℃,AM = 1.5
OU
Caractéristiques:
A. Sélectionnez des cellules solaires en silicium monocristallin à haut rendement, l’efficacité de la production d’énergie est environ 1.2 fois supérieure à celle du polysilicium conventionnel, et la surface globale est plus petite à la même puissance.
B. Utilisant la dernière technologie d’emballage composant, plus mince, plus léger, plus doux et plus longue vie.
C. La surface est en PET et traitée avec un processus spécial, qui est plus résistant à l’usure et améliore l’efficacité d’absorption de la lumière du soleil.
D. Avec la transmission légère élevée, sûre et fiable, pas peur de la haute température, aucun danger de brûlure ou d’explosion.
E. La boîte de jonction adopte une conception étanche IP67, contient une diode de dérivation, et le circuit adopte une conception de protection contre les surcharges et les courants inverses.
F. Utilisez un câble spécial photovoltaïque et un connecteur MC4, l’utilisation en extérieur est sûre, étanche, résistante aux hautes températures et aux intempéries. Le connecteur MC4 est facile à utiliser, plug and play.
G. Ce produit est un module solaire. Il est recommandé de l’utiliser avec des contrôleurs et des batteries. Il peut être utilisé dans divers scénarios tels que les ménages, le camping, les camping-cars, les yachts, les lampadaires et les centrales solaires.

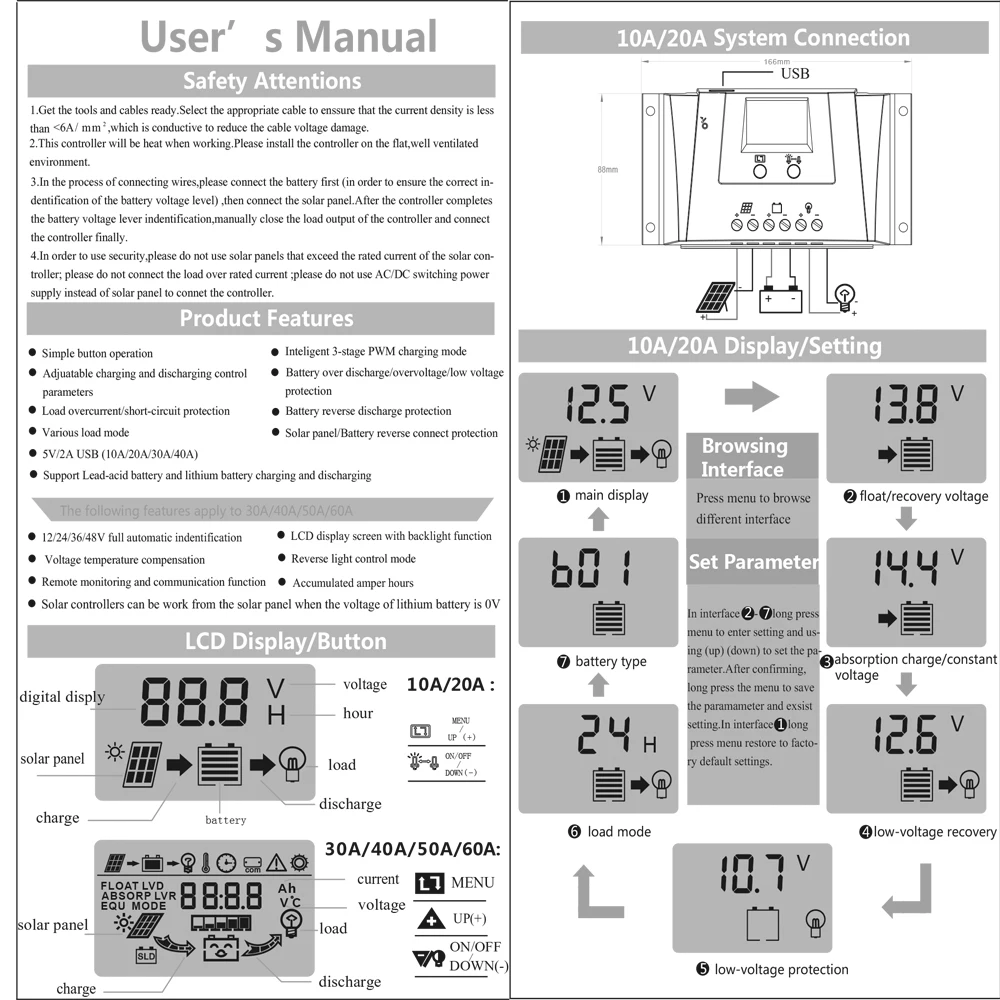

Système solaire hors réseau Manuel d’utilisation
Utiliser l’attention
1. Veuillez installer le système de panneaux solaires par temps nuageux. Si vous installez dans une lumière forte, faites attention à la protection contre les chocs électriques.
2. Normalement, la couleur rouge est l’électrode positive et la couleur noire est l’électrode négative. Les électrodes positives et négatives doivent être installées correctement. Ne connectez pas directement les pôles positif et négatif du panneau solaire pour éviter les courts-circuits.
3. Ne pas rayer ou marcher sur le panneau solaire pendant l’installation et l’utilisation. Vérifiez à l’avance si le contrôleur, la batterie, l’onduleur et les autres accessoires sont normaux.

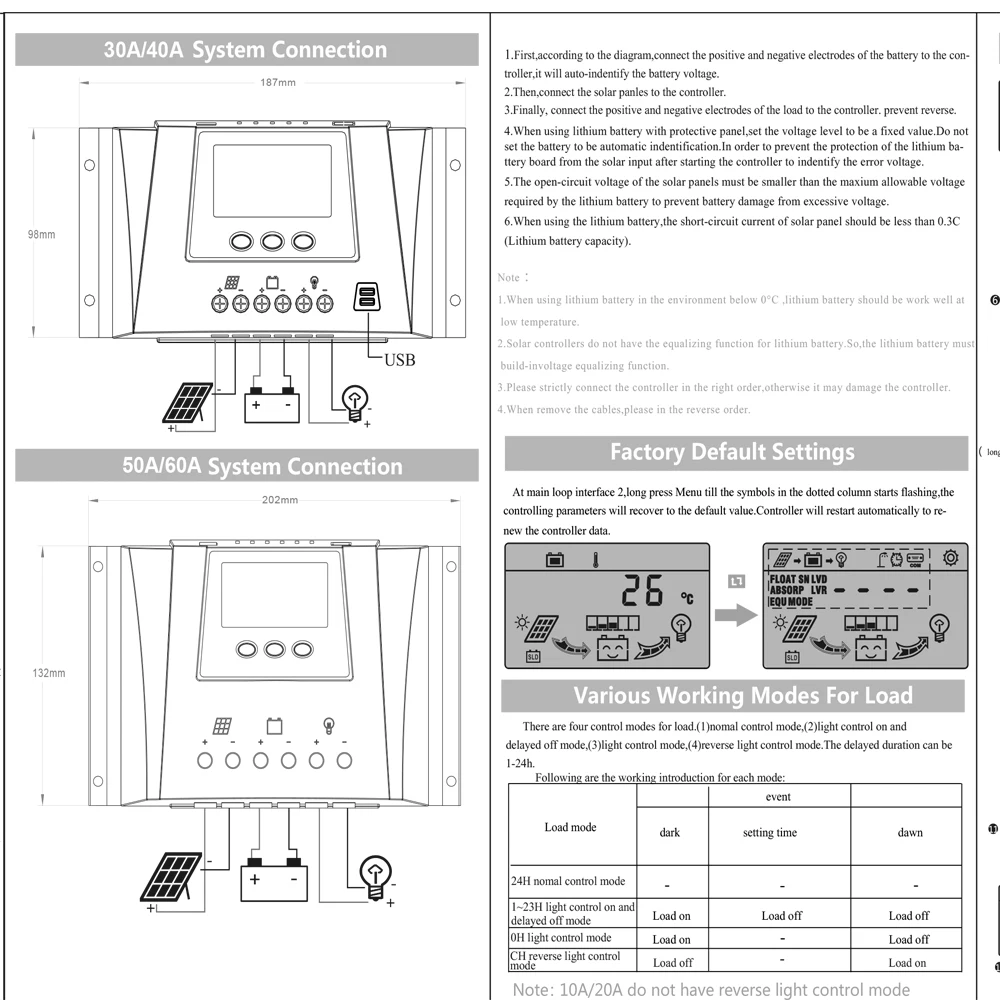

Processus d’installation

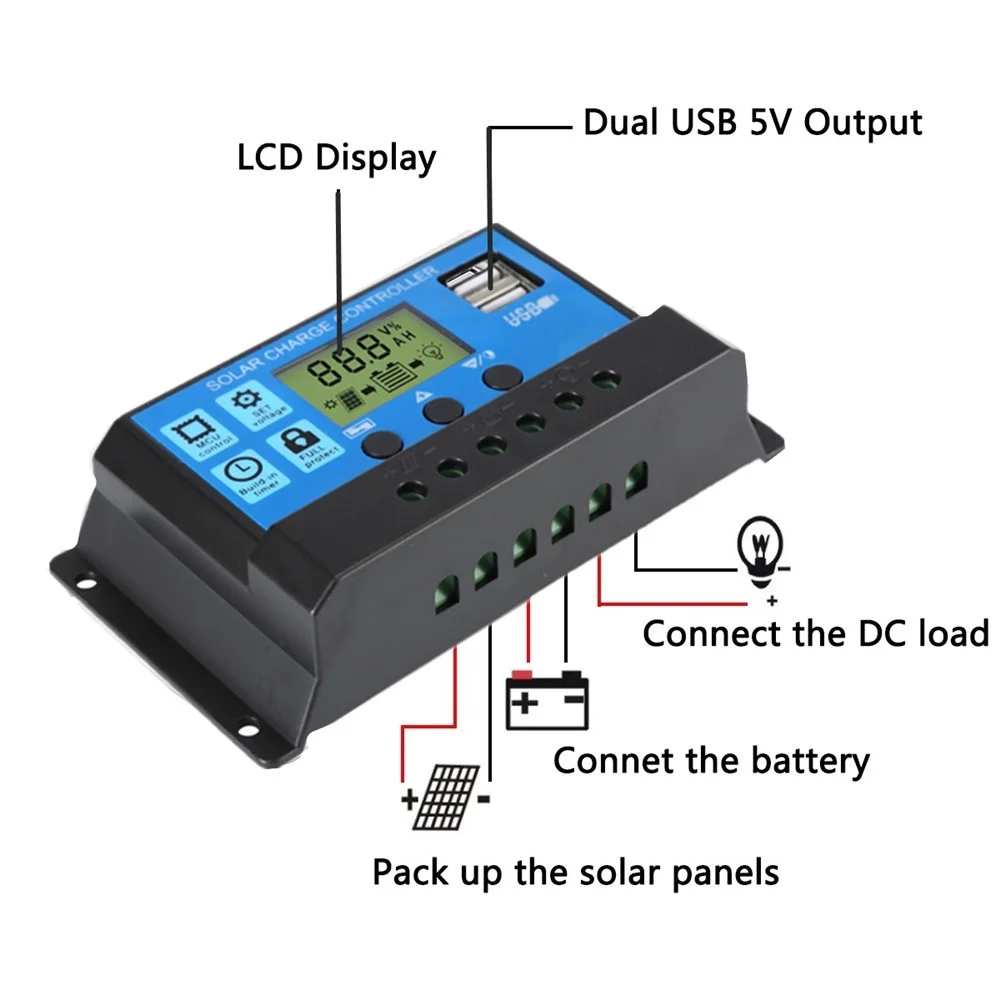

1. Connectez d’abord la batterie au contrôleur pour activer le contrôleur. Il n’y a pas d’affichage si seul le panneau solaire est connecté au contrôleur.
2. Connectez ensuite les panneaux solaires, veuillez installer les modules solaires dans une zone ensoleillée et sans ombre. Lorsque vous utilisez un système 12V, configurez des batteries 12V et des panneaux solaires 16V/18V, plusieurs panneaux solaires doivent donc être connectés en parallèle. Lorsque vous utilisez un système 24V, vous configurez des batteries 24V et des panneaux solaires 32V/36V. Tous les 2 panneaux solaires doivent donc être connectés en série, puis connectez toutes les paires en parallèle. Et ainsi de suite. Le parallèle nécessite la même tension, en particulier la série nécessite le même courant. Les schémas de connexion en parallèle et en série des panneaux solaires sont les suivants (il en va de même pour les batteries):
3. Ensuite, connectez l’onduleur à la batterie, et enfin connectez la charge à l’onduleur. La charge CC de faible puissance peut être directement connectée au contrôleur et la charge CA doit être connectée à l’onduleur. Connectez d’abord le fil de l’onduleur aux pôles positif et négatif de l’onduleur et serrez-les, puis connectez l’autre extrémité du fil aux pôles positif et négatif de la batterie. C’est normal s’il y a une petite étincelle. Connectez ensuite la charge à l’onduleur et allumez l’interrupteur de l’onduleur pour démarrer la charge. Ne connectez pas l’onduleur au contrôleur pour éviter tout dommage.
Ce lien a différentes options:
Il y a des panneaux solaires/kits de panneaux solaires:
Les panneaux solaires sont disponibles en deux couleurs: noir et blanc
Il y a deux tailles de panneau solaire simple: 1025*250*3mm OU 820*370*3mm
Spécification du panneau solaire 19.8V 50W:
Puissance maximale (Pmax) 50W
Tolérance de sortie ± 3%
Tension maximale du système 600V DC
Tension de circuit ouvert (COV) 19.8V
Courant de court-circuit (Isc) 2.52A
Tension de puissance maximale (Vmp) 23.76V
Courant de puissance maximum (Imp) 2.77A
Efficacité cellulaire 24%
Température de fonctionnement (NOCT) 45 ± 2 ℃
Plage de température-40 ℃ ~ + 80 ℃
Nombre de cellules 32pcs
Poids 1000g
Taille 1025*250*3MM
Couleur Blanc/Noir
Conditions d’essai standard: lrradiance 1000 w/m ^ 2, température 25 ℃, AM = 1.5
1 Etage: Haustier
2 Etage: Eva Film
3 Stock: Solarzelle der hohen Leistungs fähigkeit
4 Stock: Eva Film
5 Etage: Tpt Backs heet
Wasserdichtes Niveau: IP67 (Anschluss kasten)
(Die obigen Daten basieren auf der Labour-Standard-Testumgebung)
Für Feld verbindungen, verwenden minimun no.14awg Kupferdrähte isoliert für ein Minimum 90 ℃
Test standard bedingungen:
Am = 1,5 Bestrahlung stärke = 1000w/m2 Temp.= 25 ℃
(Die Größe wird manuell gemessen und es gibt einen bestimmten Fehler. Kunden, die genaue Größe bitte nicht kaufen wollen, danke)
Liste des paquets
1 pcs panneau solaire 50W 1
OU
2 pcs panneau solaire 50W
OU
1. 1*50w panneaux solaires (50W SOLAR KIT)
2, 1 jeu de câbles de 3m avec connecteur PV
3 、 1 set 3m de câble avec pince crocodile
4. Contrôleur 1 * 10A
OU
1. 2*50w panneaux solaires (100W SOLAR KIT)
2, 1 jeu de câbles de 3m avec connecteur PV
3 、 1 set 3m de câble avec pince crocodile
4. Contrôleur 1 * 10A
5 、 1 set 2 en 1 adaptateur
Spécification du panneau solaire 19.8V 50W:
Matériau cellulaire: Silicium monocristallin
Pmax (puissance au maximum sous STC) :50W
Imp (courant à la puissance maximale, A): 2.52A
Vmp (tension à la puissance maximale, V): 19.8V
COV (tension en circuit ouvert):21.8V
Isc (courant au court-circuit, A): 2.65A
Efficacité des cellules solaires: 24%
Taille du module:820*370*3mm
Poids net: 3.3Ib (1.5kg)
Longueur des câbles: 19.7 (pouces)
Conditions d’essai standard: lrradiance 1000w/m2, température 25 ℃,AM = 1.5
OU
Caractéristiques:
A. Sélectionnez des cellules solaires en silicium monocristallin à haut rendement, l’efficacité de la production d’énergie est environ 1.2 fois supérieure à celle du polysilicium conventionnel, et la surface globale est plus petite à la même puissance.
B. Utilisant la dernière technologie d’emballage composant, plus mince, plus léger, plus doux et plus longue vie.
C. La surface est en PET et traitée avec un processus spécial, qui est plus résistant à l’usure et améliore l’efficacité d’absorption de la lumière du soleil.
D. Avec la transmission légère élevée, sûre et fiable, pas peur de la haute température, aucun danger de brûlure ou d’explosion.
E. La boîte de jonction adopte une conception étanche IP67, contient une diode de dérivation, et le circuit adopte une conception de protection contre les surcharges et les courants inverses.
F. Utilisez un câble spécial photovoltaïque et un connecteur MC4, l’utilisation en extérieur est sûre, étanche, résistante aux hautes températures et aux intempéries. Le connecteur MC4 est facile à utiliser, plug and play.
G. Ce produit est un module solaire. Il est recommandé de l’utiliser avec des contrôleurs et des batteries. Il peut être utilisé dans divers scénarios tels que les ménages, le camping, les camping-cars, les yachts, les lampadaires et les centrales solaires.
Système solaire hors réseau Manuel d’utilisation
Utiliser l’attention
1. Veuillez installer le système de panneaux solaires par temps nuageux. Si vous installez dans une lumière forte, faites attention à la protection contre les chocs électriques.
2. Normalement, la couleur rouge est l’électrode positive et la couleur noire est l’électrode négative. Les électrodes positives et négatives doivent être installées correctement. Ne connectez pas directement les pôles positif et négatif du panneau solaire pour éviter les courts-circuits.
3. Ne pas rayer ou marcher sur le panneau solaire pendant l’installation et l’utilisation. Vérifiez à l’avance si le contrôleur, la batterie, l’onduleur et les autres accessoires sont normaux.
Processus d’installation
1. Connectez d’abord la batterie au contrôleur pour activer le contrôleur. Il n’y a pas d’affichage si seul le panneau solaire est connecté au contrôleur.
2. Connectez ensuite les panneaux solaires, veuillez installer les modules solaires dans une zone ensoleillée et sans ombre. Lorsque vous utilisez un système 12V, configurez des batteries 12V et des panneaux solaires 16V/18V, plusieurs panneaux solaires doivent donc être connectés en parallèle. Lorsque vous utilisez un système 24V, vous configurez des batteries 24V et des panneaux solaires 32V/36V. Tous les 2 panneaux solaires doivent donc être connectés en série, puis connectez toutes les paires en parallèle. Et ainsi de suite. Le parallèle nécessite la même tension, en particulier la série nécessite le même courant. Les schémas de connexion en parallèle et en série des panneaux solaires sont les suivants (il en va de même pour les batteries):
3. Ensuite, connectez l’onduleur à la batterie, et enfin connectez la charge à l’onduleur. La charge CC de faible puissance peut être directement connectée au contrôleur et la charge CA doit être connectée à l’onduleur. Connectez d’abord le fil de l’onduleur aux pôles positif et négatif de l’onduleur et serrez-les, puis connectez l’autre extrémité du fil aux pôles positif et négatif de la batterie. C’est normal s’il y a une petite étincelle. Connectez ensuite la charge à l’onduleur et allumez l’interrupteur de l’onduleur pour démarrer la charge. Ne connectez pas l’onduleur au contrôleur pour éviter tout dommage.
🔧 Caractéristiques techniques:
- Nom de marque: xinpuguang
- Origine: CN (Origine)
- Nombre de panneaux: 1
- Panneau solaire flexible: Oui
- Panneau Solaire Pliable: Oui
- Produit chimique à haute préoccupation: Aucun
- Type: panneau solaire
- Module Efficien: 21.8%
- Numéro de Modèle: Solar Panel
- Maximale. Puissance: 50 Watt / 100 Watt
- Taille: 41.73 inch *10.9 inch *0.01 inch/820*370*3mm,
- Matériau: Silicium monocristallin
- Capacité nominale: 50W / 100W
- Nombre de cellules: 36 cell
- Personnalisé: Oui
- Panneau solaire rigide: Non
- Certification: CE
- Certification: FCC
- Certification: ROHS
- Certification: weee
- 50W Solar Panel Maximum power voltage: 19.8V
- 50W Solar kit Maximum power voltage: 12v
- 100W Solar kit Maximum power voltage: 12V / 24V
- 19.8V 50W Solar panel Size: 1025*250*3mm
- 19.8V 50W/50W/19.8V Size: 820*370*3mm
📦 Informations de livraison:
- Poids: 2.500 kg
- Dimensions: 105x32x4 cm
⏱️ Délai de livraison estimé: 7 jours
