Spécifications du produit :
Nom du produit : variateur de capteur d’onde manuelle
Le capteur d’ondes manuelles traditionnel ne peut pas être couvert par tout.
Notre nouveau capteur d’ondes manuelles peut pénétrer le couvercle PC transparent ou translucide.

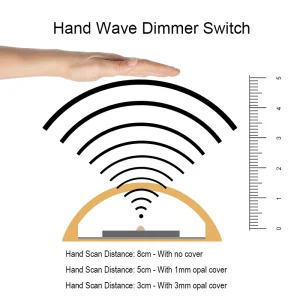

Distance du capteur
Distance d’onde manuelle : 8CM – Sans couverture
Distance d’onde manuelle : 5CM – Avec couvercle opale de 1MM
Distance d’onde manuelle : 3CM – Avec couvercle opale de 3MM
Capteur infrarouge
Diod de transmission infrarouge
Diod de réception infrarouge
Longueur d’onde : 940 nm
Taille : SMD0603
La diode de transmission infrarouge normale et la diode de réception infrarouge ne peut pas rencontrer les exigences pour ce design spécial.Après de nombreuses fois de tests, seulement les spéciaux peuvent être acceptables.
MCU
78L05 – Convertissez la tension d’entrée de 12-24 V à 5 V, qui est la tension de fonctionnement pour le MCU.
MCU – Unité de microcontrôleur – Pour stocker des programmes, déterminer la fonctionnalité du produit.
Nous avons conçu le progrm par ourselves, le programme logiciel est exclusif à SEMIGA.
MOSFET
Courant maximum : 30A
Tension maximale : 30V
Paquet : TO-252-2L
Le MOSFET est le facteur important pour décider la charge maximale de la lumière.
Perdez au limite de la taille du PCB, la courant maximale pour ce variateur est de 4A.
Pour entrée 12V, puissance maximale : 48W
Pour entrée 24 V, puissance maximale : 96 W
Taille du produit
Taille du produit : 45 mm x 10 mm
Nous concevoirzons ce produit comme petit et possible, alors elle peut s’adapter plus de différentes tailles des profilés en aluminium.
Protection
Diode anti-inverse – Sans cette protection, si vous connecte les mauvais pôles positifs et négatifs, le produit détruit immédiatement.
Avec cette protection, même si vous connectez les mauvais pôles positifs et négatifs, le produit n’a pas de pouvoir, mais le produit est encore sûr.
Soudure
Entrée et sortie
Remarque importante
Après avoir terminé la soudure et l’installation de la lumière complète, veuillez vous assurer de suivre les suivants 2 étapes :
1.Déconnexion (commutation) de l’alimentation d’entrée.
2.Connectez (allumer) la puissance d’entrée à nouveau.
Ceci est fournir une chance d’invitialisation pour le programme.
Garantie
Nous avons 15 ans d’expérience sur la production de lumières LED et de contrôleurs liés pour les entreprises B2B, nous connaissons comment la conception et produire la veilleuse LED dans un moyen professionnel!
Nous sommes confiants avec notre qualité du produit!
Garantie du produit : 2 ans
Spécifications du produit :
Nom du produit : variateur à capteur d’onde manuelle.
Le capteur d’ondes manuelles traditionnel ne peut rien être couvert.
Notre nouveau capteur d’ondes manuelles peut pénétrer dans une couverture PC transparente ou translucide.
Distance du capteur
Distance d’onde manuelle : 8 cm – Sans aucune couverture.
Distance d’onde manuelle : 5 cm – avec couvercle en opale de 1 mm.
Distance d’onde manuelle : 3 cm – Avec couvercle en opale de 3 mm.
Capteur infrarouge
Diode de transmission infrarouge
Diode de réception infrarouge
Longueur d’onde : 940 nm
Taille : SMD0603
La diode de transmission infrarouge normale et la diode de réception infrarouge ne peuvent pas répondre aux exigences de cette conception spéciale.Après de nombreux tests, seuls ceux spéciaux peuvent être acceptables.
MCU
78L05 – Convertissez la tension d’entrée de 12-24 V en 5 V, qui est la tension de fonctionnement du MCU.
MCU – Unité microcontrôleur – Pour le stockage de programmes, détermination des fonctionnalités du produit.
Nous avons conçu le progrm par nous-mêmes, le programme logiciel est exclusif de SEMIGA.
MOSFET
Courant maximum : 30 A
Tension maximale : 30 V
Emballage : TO-252-2L
Le MOSFET est le facteur important pour décider de la charge maximale de la lumière.
En raison de la limite de taille du PCB, le courant maximum de ce variateur est de 4A.
Pour entrée 12 V, puissance maximale : 48 W
Pour entrée 24 V, puissance maximale : 96 W
Taille du produit
Taille du produit : 45 mm x 10 mm.
Nous concevons ce produit aussi petit que possible, afin qu’il puisse s’adapter à des tailles plus différentes de profils en aluminium.
Protection
Diode anti-retour – Sans cette protection, si vous connectez les mauvais pôles positifs et négatifs, le produit sera immédiatement mis au rebut.
Avec cette protection, même si vous connectez les mauvais pôles positifs et négatifs, le produit n’a pas d’alimentation, mais le produit est toujours sûr.
Soudure
Entrée et sortie
Avis important
Une fois la soudure et l’installation de la lumière complète terminées, assurez-vous de suivre les 2 étapes suivantes :
1.Débranchez (éteignez) l’alimentation d’entrée.
2.Connectez à nouveau (allumez) l’alimentation d’entrée.
Il s’agit de fournir une chance d’initialisation pour le programme.
Garantie
Nous avons 15 ans d’expérience dans la production de lumières LED et de contrôleurs associés pour le secteur B2B, nous savons comment concevoir et produire la veilleuse LED de manière professionnelle!
Nous sommes confiants dans la qualité de nos produits!
Garantie produit : 2 ans
🔧 Caractéristiques techniques:
- Nom de marque: SEMIGA
- Produit chimique à haute préoccupation: Aucun
- Origine: CN (Origine)
- Matériau: FR4 PCB and Components
- Type D’article: Gradateurs
- Garantie: 2 Years
- Numéro de Modèle: SMG-9041
- Puissance de charge max.: 48
- Certification: ce
- Certification: CEM
- Certification: LVD
- Certification: ROHS
- Caractéristiques: LED Hand Wave Sensor Dimmer Switch
- PCB Thickness: 1mm
- Size: 45mm x 10mm
- Color: White
- Voltage: 12V-24V
- Max Current: 4A
- Infrared Wave Length: 940nm
- Application: Kitchen Home Under Cabinet Closet Wardrobe Toilet
- Function: On/Off/Dimmer
📦 Informations de livraison:
- Poids: 0.010 kg
- Dimensions: 18x13x1 cm
⏱️ Délai de livraison estimé: 7 jours
