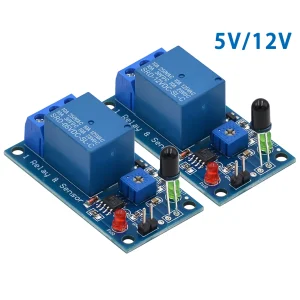

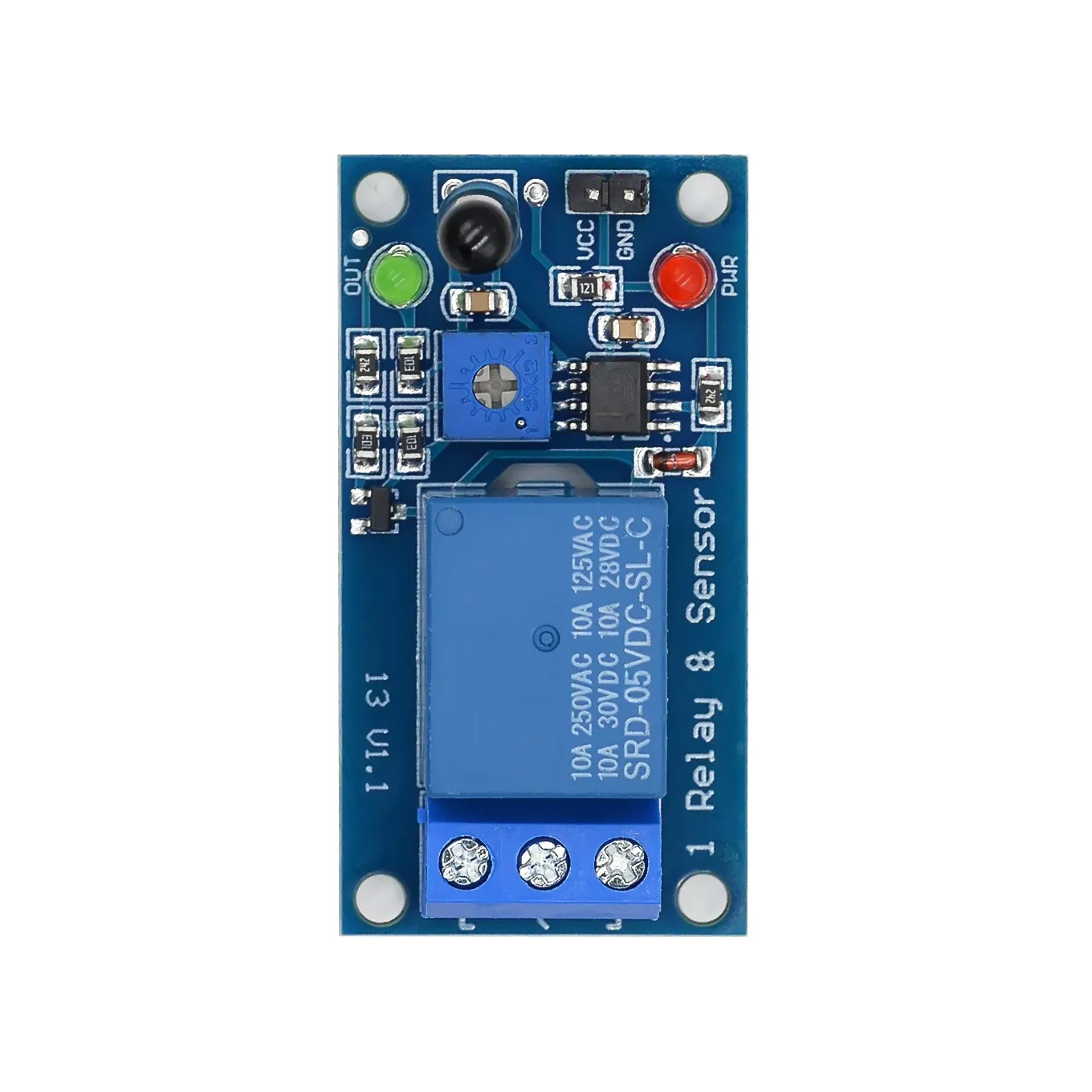

Capteur de détection de flamme infrarouge IR pour Ardu37, alarme incendie, technologie avec citations, 1 canal, 5V, 12V

utilisation :
Divers flammes, détection de source d’incendie, sortie relais, peut être connecté à un équipement à courant élevé 220 V

Caractéristiques du module :
1. Il peut détecter la flamme ou la source lumineuse avec une longueur d’onde dans la gamme de 760 nm à 1100 nm. La distance de la flamme du briquet mesure 80 cm. La plus grande flamme, le flatteur, la distance de test est.
2. L’angle de détection est d’environ 60 degrés, qui est spécialement sensible au spectre de flamme.
3. La sensibilité est réglable (réglage du potentiomètre numérique bleu dans la figure)
4. La sortie du comparateur déclenche directement le relais

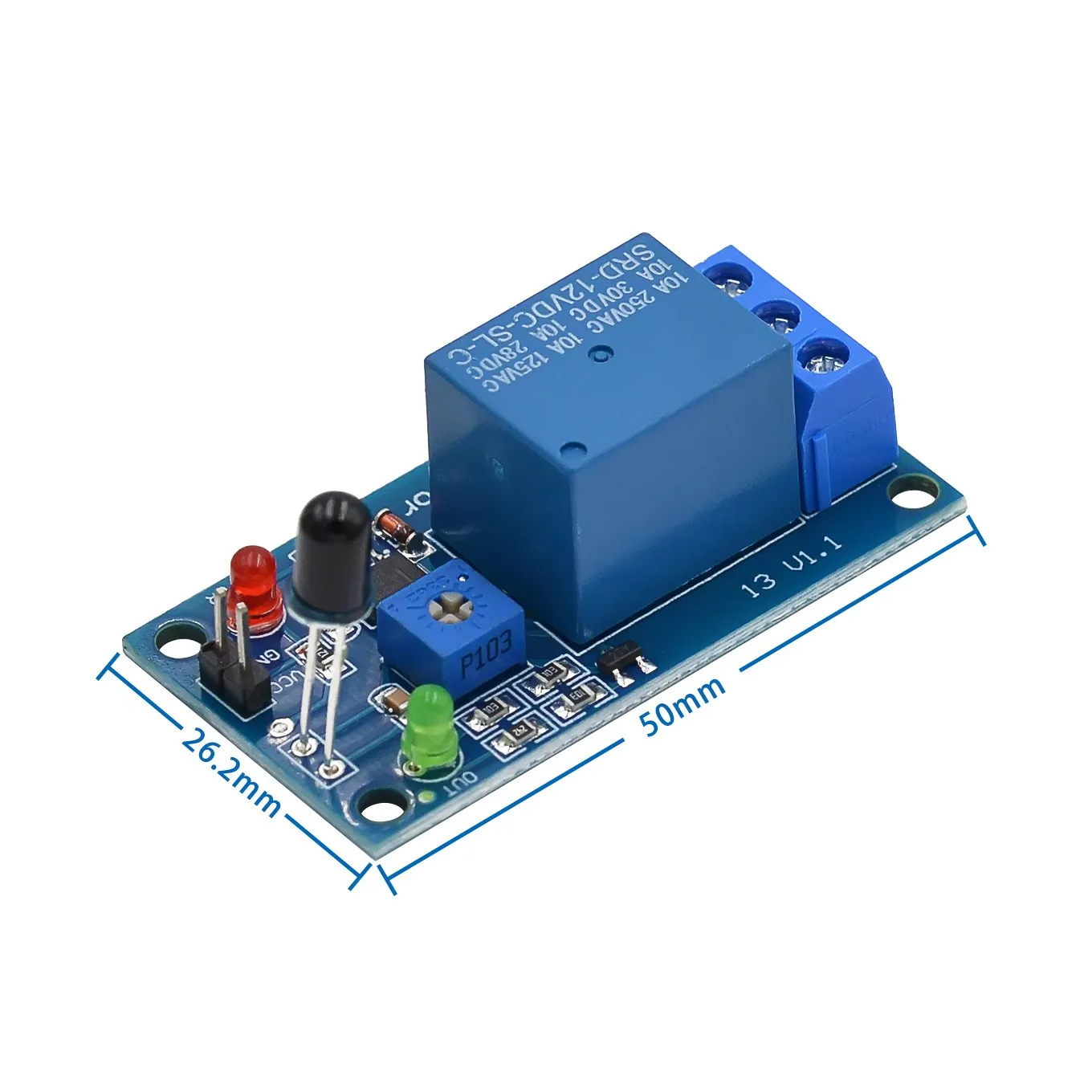

5. Dimensions : 50x26mm, épaisseur 19mm, avec trous de fixation pour une installation facile
6. Sortie avec bornier bleu, câblage pratique

Paramètres électriques :
Tension d’alimentation : 5V/12VDC
Courant : supérieur à 150 mA
Charge : 250V 10A AC ou 30V 10A DC

Instructions du module :
1. Le capteur de flamme est le plus sensible à la flamme et répond également à la lumière du soleil. Il est généralement utilisé pour les alarmes incendie et d’autres fins.

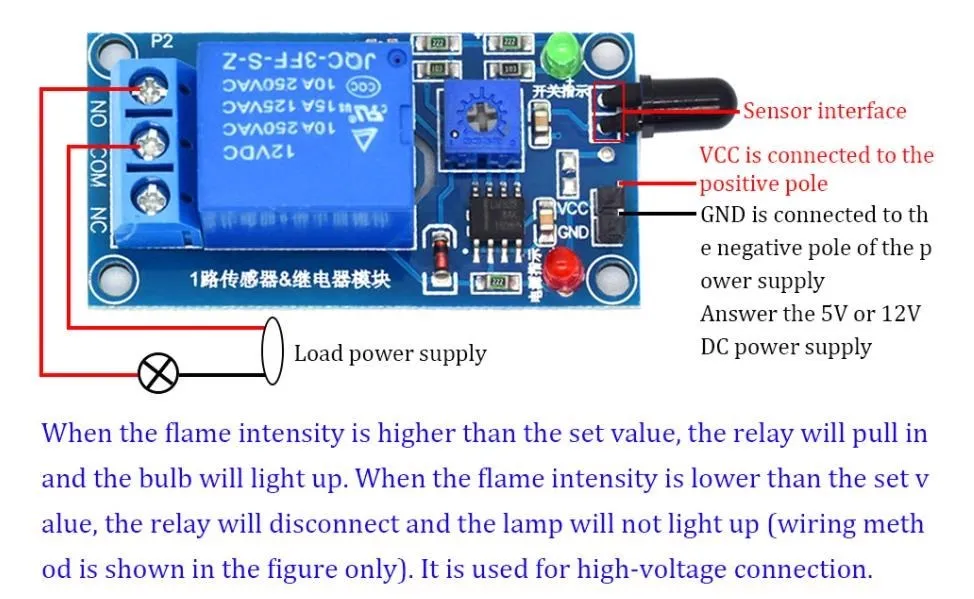

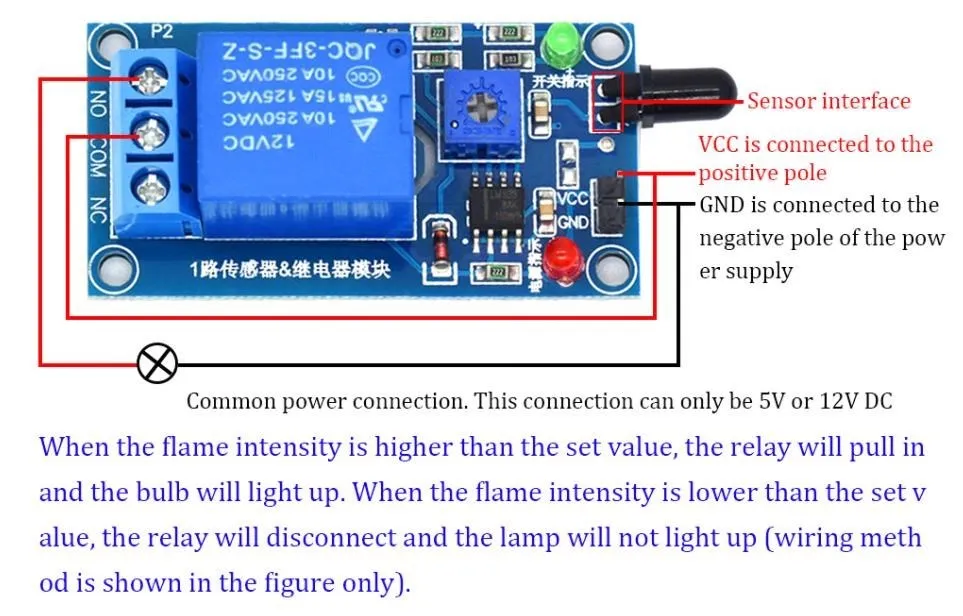

2. Par réglage du potentiomètre, l’intensité de la flamme inductée du capteur peut être fixée. Quand la flamme désactive le seuil de l’ensemble, la relais tire, l’extrémité commune est connectée à l’extrémité normalement ouverte et lorsque la flamme est inférieure à la seuil de l’ensemble, le relais est transformé. La extrémité commune est connectée à l’extrémité normalement fermée ;
3. Les trois ports à extrémité commune, normalement ouverts et normalement fermés sont équivalents à un double commutateur de commande. Quand la bobine de relais est énergisée, l’extrémité commune est normalement connectée à l’extrémité normalement ouverte. Quand il n’y a pas d’électricité, l’extrémité commune et l’extrémité normalement fermée est transformée ;
4. Le capteur et la flamme devrait être garnies à une certaine distance pour éviter les dommages au capteur à haute température. La distance de la flamme du briquet mesure 80 cm. La plus grande flamme, le flatteur, la distance de test est.

utiliser :

Diverses flammes, détection de source d’incendie, sortie relais, peuvent être connectées à un équipement à courant élevé de 220 V



Caractéristiques du module :

1.Il peut détecter une flamme ou une source de lumière avec une longueur d’onde comprise entre 760 nm et 1 100 nm.La distance de flamme du briquet est de 80 cm.Plus la flamme est grande, plus la distance de test est grande.

2.L’angle de détection est d’environ 60 degrés, ce qui est particulièrement sensible au spectre des flammes.

3.La sensibilité est réglable (réglage du potentiomètre numérique bleu sur la figure)

4.La sortie du comparateur déclenche directement le relais

5.Dimensions : 50x26mm, épaisseur 19mm, avec trous pour boulons de fixation pour une installation facile

6.Sortie avec bornier bleu, câblage pratique



Paramètres électriques :

Tension d’alimentation : 5 V/12 V CC.

Courant : supérieur à 150 mA

Charge : 250 V 10 A AC ou 30 V 10 A DC



Instructions du module :

1.Le capteur de flamme est le plus sensible à la flamme et répond également à la lumière du soleil.Il est généralement utilisé pour les alarmes incendie et à d’autres fins.

2.En ajustant le potentiomètre, l’intensité de la flamme induite par le capteur peut être réglée.Lorsque la flamme dépasse le seuil défini, le relais s’enclenche, l’extrémité commune est connectée à l’extrémité normalement ouverte, et lorsque la flamme est inférieure au seuil défini, le relais est éteint.L’extrémité commune est connectée à l’extrémité normalement fermée ;

3.L’extrémité commune, normalement ouverte, normalement fermée, trois ports équivaut à un commutateur à double commande.Lorsque la bobine du relais est sous tension, l’extrémité commune est normalement connectée à l’extrémité normalement ouverte.Lorsqu’il n’y a pas d’électricité, l’extrémité commune et l’extrémité normalement fermée sont allumées ;

4. Le capteur et la flamme doivent être maintenus à une certaine distance pour éviter d’endommager le capteur à haute température. La distance de flamme du briquet est de 80 cm. Plus la flamme est grande, plus la distance de test est grande.





🔧 Caractéristiques techniques:

• Nom de marque: Aucun
• Origine: CN (Origine)
• Condition: Nouveau
• Type: RÉGULATEUR DE TENSION

📦 Informations de livraison:

• Poids: 0.020 kg
• Dimensions: 5x5x5 cm

⏱️ Délai de livraison estimé: 7 jours
