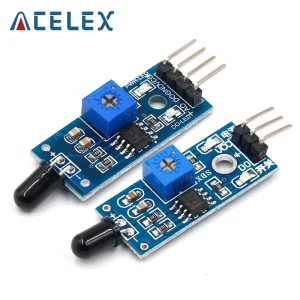

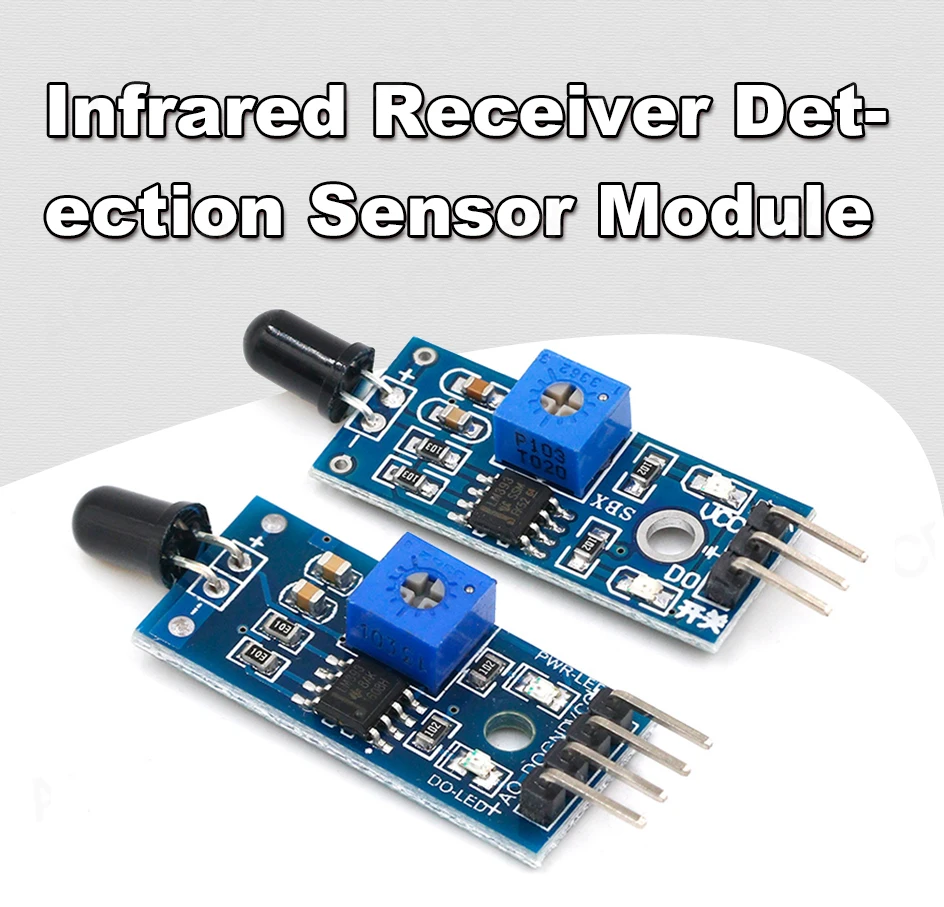

Capteur de détection de flamme infrarouge, détecteur de feu, récepteur infrarouge, technologie pour Ardu37, kit de bricolage

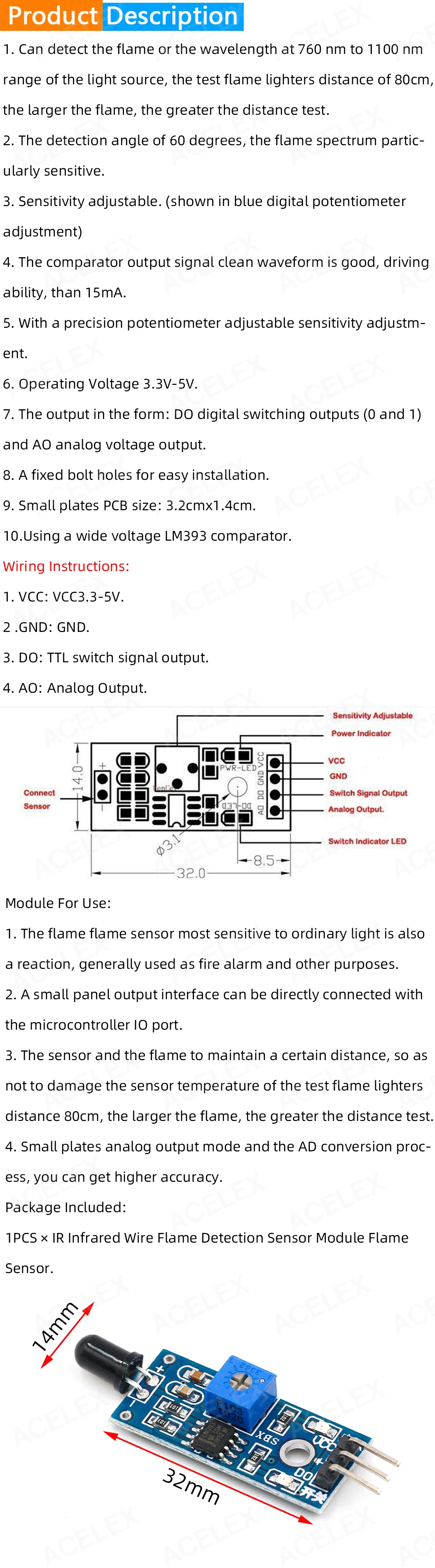

Description du produit

1. Peut détecter la flamme ou la longueur d’onde de 760nm à 1100nm de la source lumineuse, la distance de test des briquets de la flamme est de 80cm, plus la flamme est grande, plus le test de distance est important.

2. L’angle de détection de 60 degrés, le spectre de la flamme est particulièrement sensible.

3. Sensibilité réglable. (indiqué en bleu réglage du potentiomètre numérique)

4. La forme d’onde propre du signal de sortie du comparateur est bonne, la capacité de conduite est supérieure à 15mA.

5. Avec un réglage de sensibilité réglable par potentiomètre de précision.

6. Tension de fonctionnement 3.3V-5V.

7. La sortie sous la forme: sorties de commutation numériques DO (0 et 1) et sortie de tension analogique AO.

8. Un trous de boulons fixes pour une installation facile.

9. Petites plaques PCB taille: 3.2cm x 1.4cm.

10. Utilisation d’un comparateur LM393 à large tension.

Instructions de câblage:

1. VCC: VCC3.3-5V.

2. GND: GND.

3. DO: Sortie de signal de commutateur TTL.

4. AO: Sortie analogique.

Module pour l’utilisation:

1. Le capteur de flamme le plus sensible à la lumière ordinaire est également une réaction, généralement utilisé comme alarme incendie et à d’autres fins.

2. Une petite interface de sortie de panneau peut être directement connectée au port IO du microcontrôleur.

3. Le capteur et la flamme pour maintenir une certaine distance, afin de ne pas endommager la température du capteur des briquets de flamme de test distance 80cm, plus la flamme est grande, plus le test de distance est important.

4. Mode de sortie analogique de petites plaques et processus de conversion AD, vous pouvez obtenir une précision supérieure.
