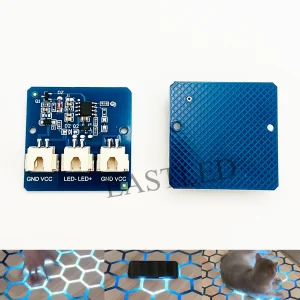

Circuit imprimé de Module de commutation de capteur tactile pour TikTok, puce de détection PCB avec bande LED et câbles, Table de rivière époxy intelligente sensible

Circuit imprimé de Module de commutation de capteur tactile pour TikTok, puce de détection PCB avec bande LED et câbles, Table de rivière époxy intelligente sensible

La main touche arrière de la carte de capteur, la lumière connecte se transforme.La main feuille, les lumières se dépensent.

Point de balle

[Pénétration forte] l’interrupteur à capteur tactile est capable de pénétrer le bois de 2 cm d’épaisseur ou d’autres objets (sauf métal)
[Aute commodité] le module de capteur tactile n’est pas besoin de gérer la bobine qui est bonne pour les novices
[Bricolage disponible] le module pourrait réserve l’interface de bobine, lorsque le diamètre du cercle est plus grand de 8 cm ou la surface d’induction est trop grande, vous pouvez ajouter une bobine externe pour augmenter la surface et la sensibilité
[Économisez de temps] l’interrupteur a une connexion illimitée de la série de nombreux modules de commutation, économisez du temps et du travail

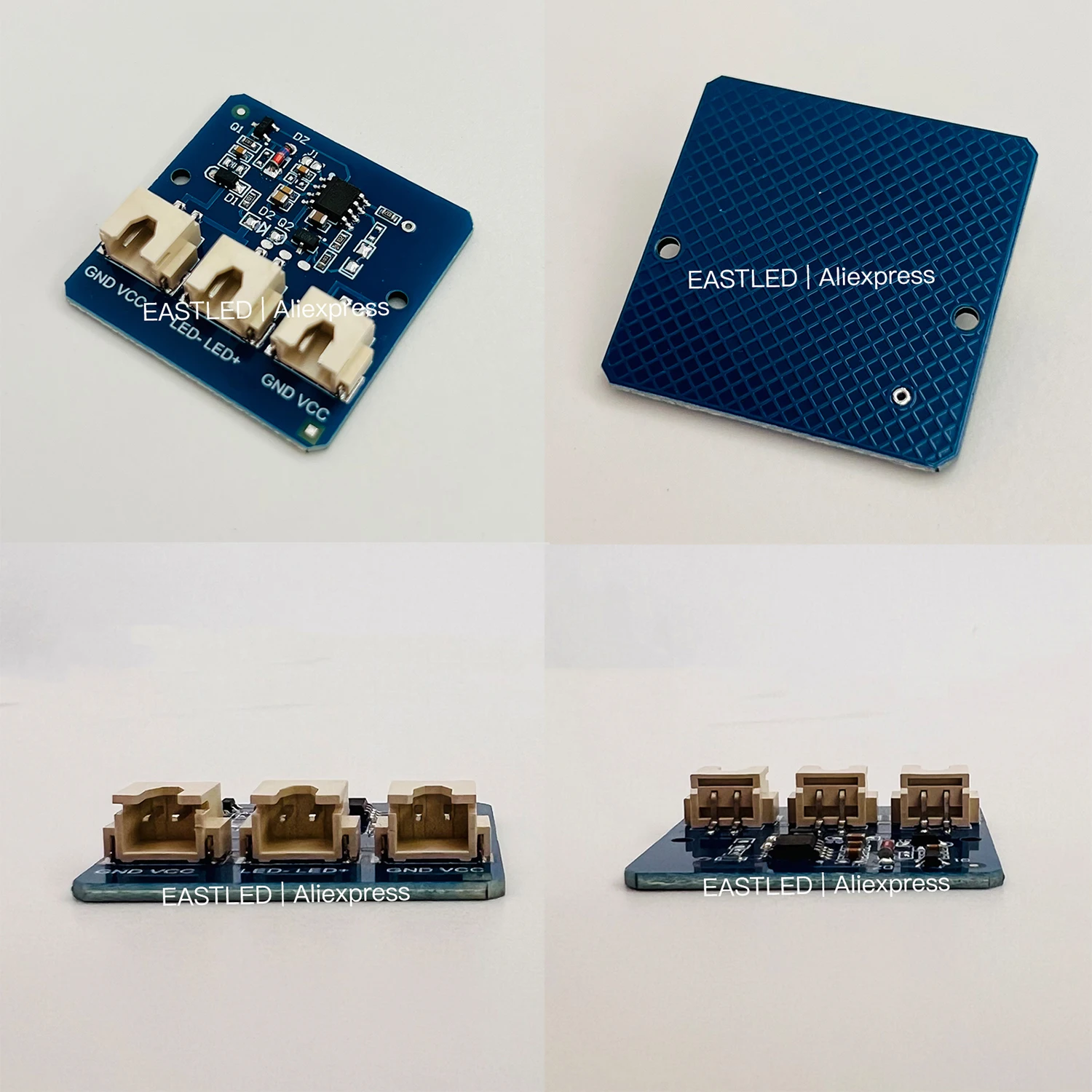

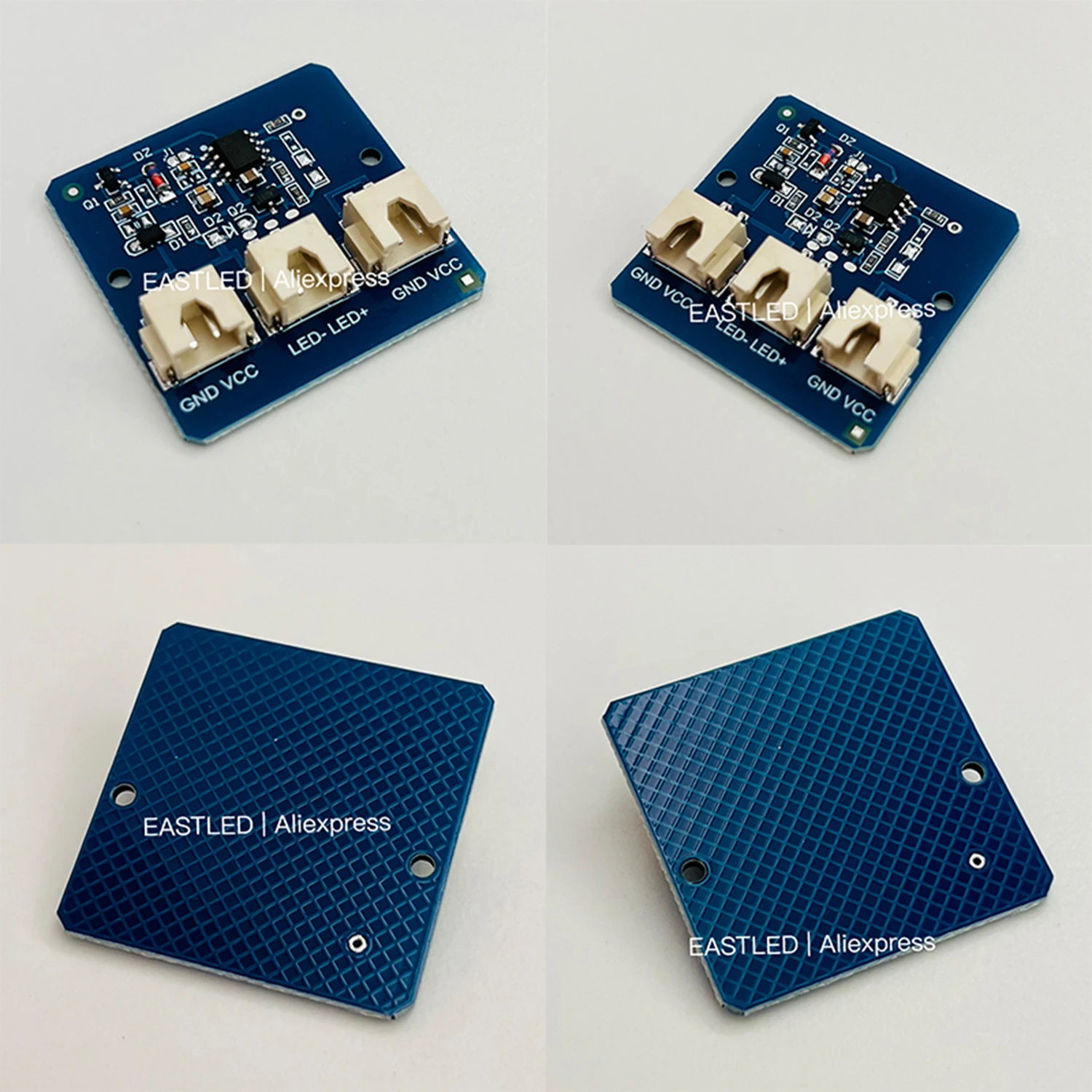

[NO NEED Coil] le dos du panneau de détection est la zone de détection, alors vous n’avez pas besoin de connecter une bobine

Description du produit

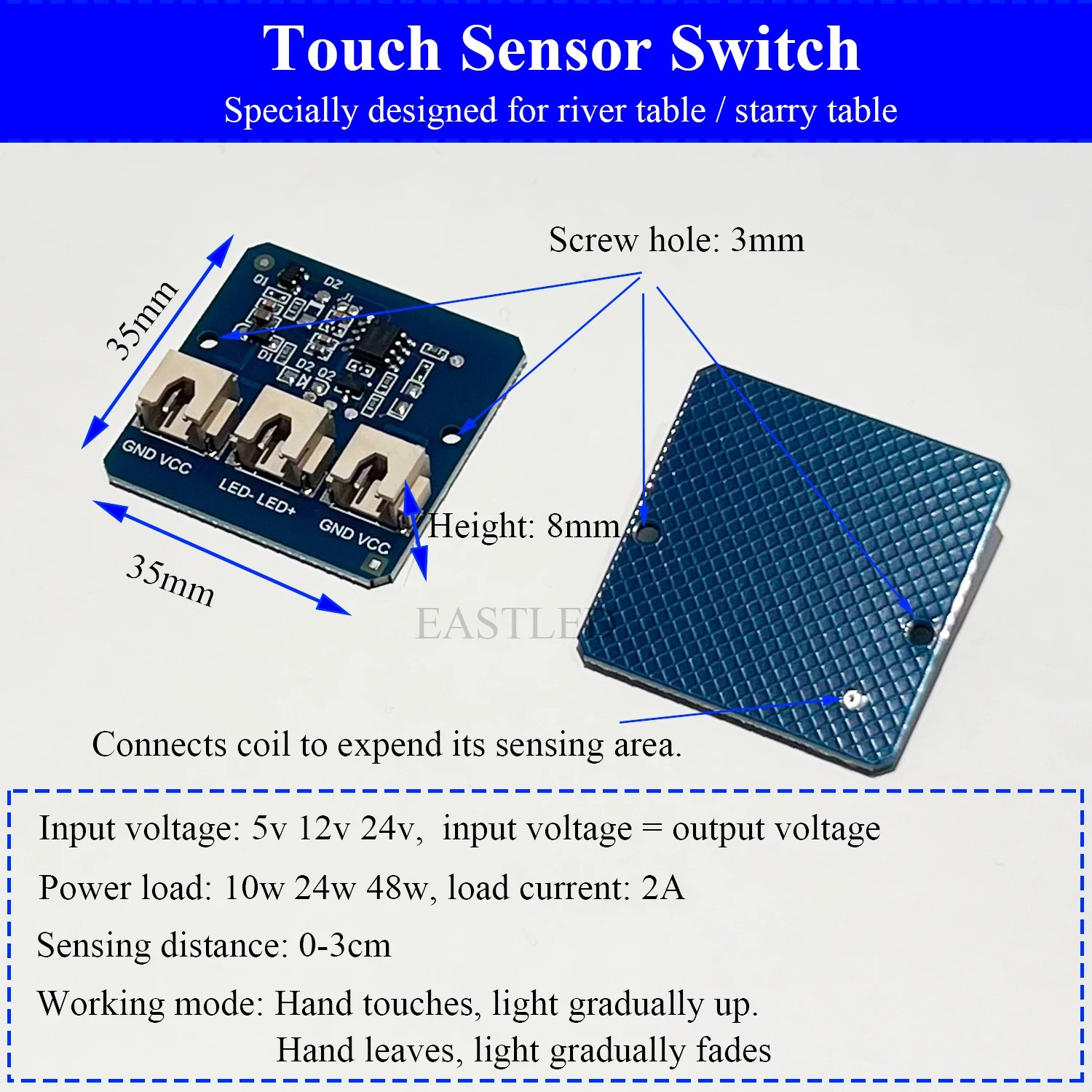

Nom d’article : module de commutation du capteur de balayage manuel pour table de rivière

Tension d’entrée : DC5V 12V 24V, Max 2A
Charge d’alimentation : 5V(10W) 12V(24W) 24V(48W), tension d’entrée = tension d’entrée
Distance de détection : 0-3cm
Type de commutation : touches de main, lumineuses progressivement.Feuilles de main, la lumière estompe progressivement
Retard : 1s
Fabriqué en matériau PCB
Dimensions d’article LxLxH : 35 x 35 x 8 mm / 1,38 x 1,38 x 0,31 pouces

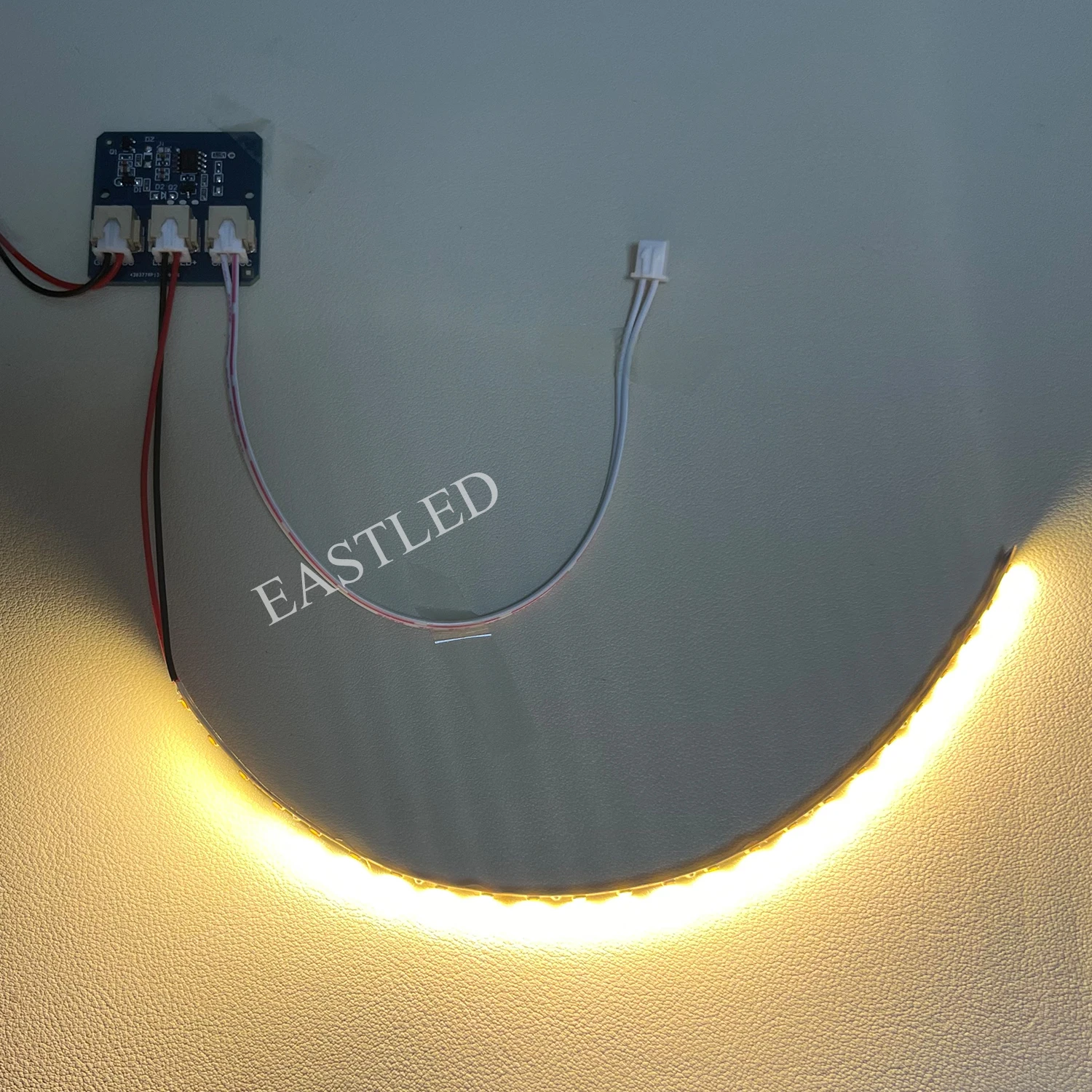

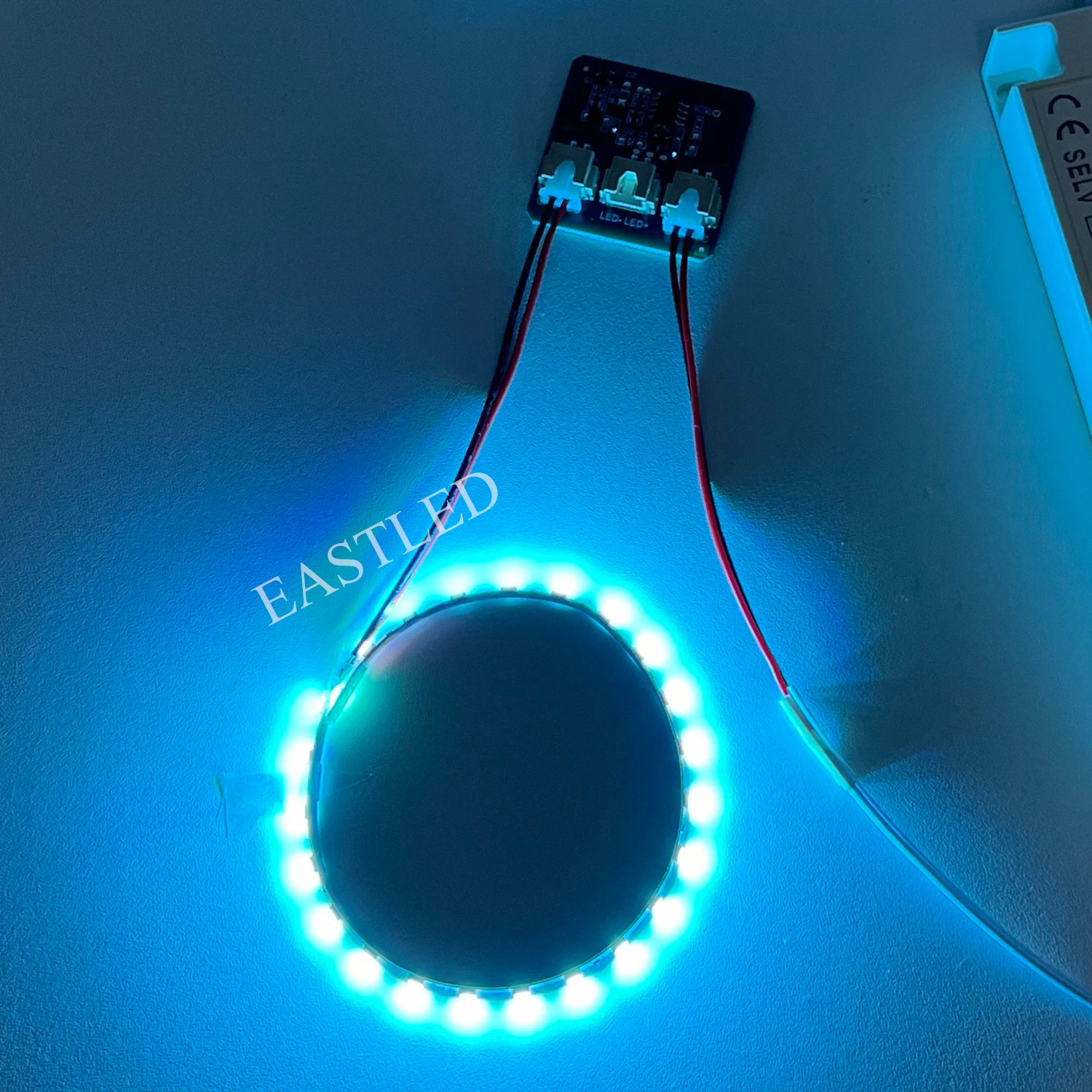

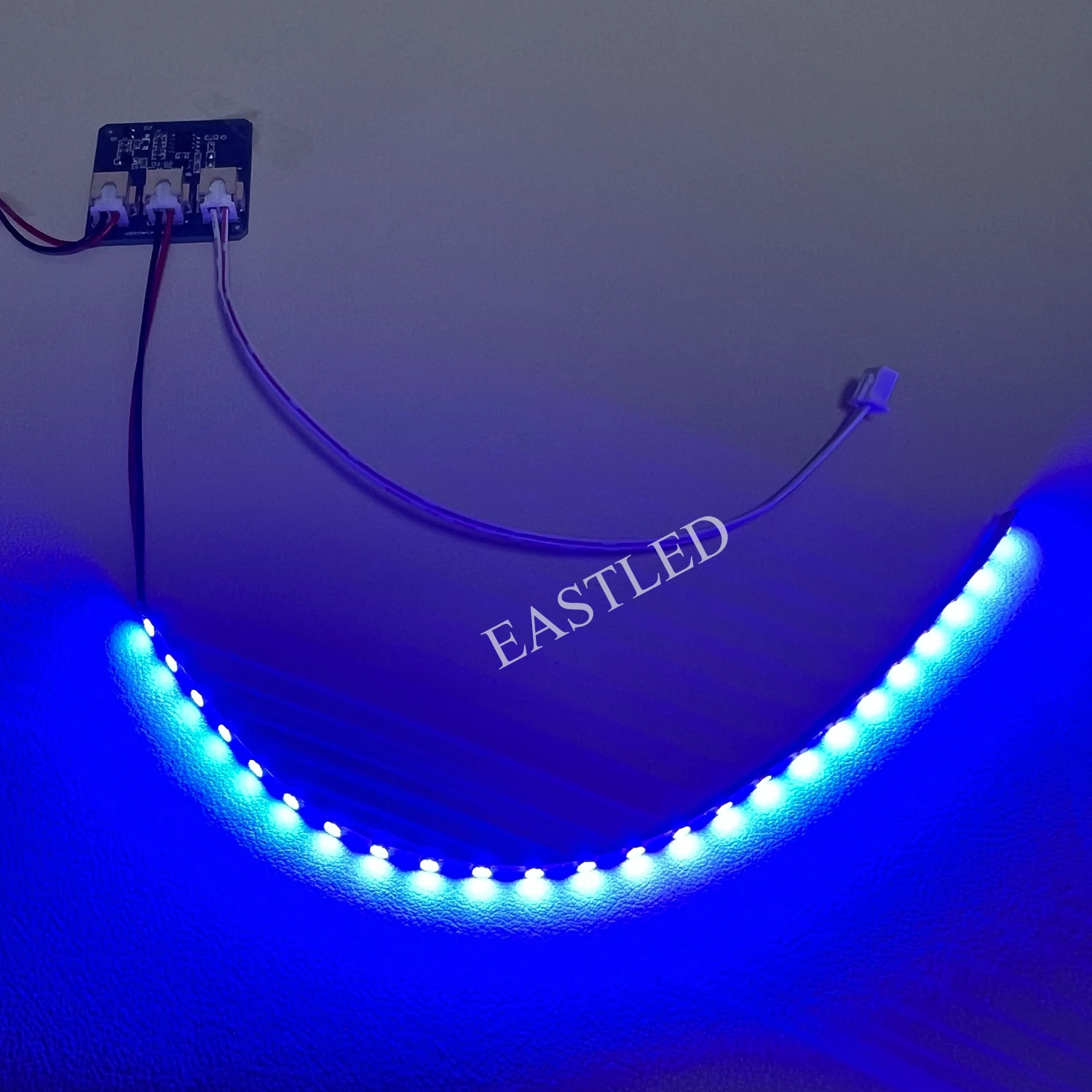

Nom de l’article : bandes lumineuses LED

Spécialement conçu pour : capteur de table de rivière
Tension de fonctionnement : 12VDC
Dimension : 5 mm de largeur x 20 cm de longueur / 0,2 pouces de largeur x 7,87 pouces de longueur
Couleurs : lumière bleu glace, lumière bleue, lumière blanche, lumière chaude, lumière verte
Caractéristiques : le dos des bandes lumineuses pouvant être collées

Le paquet comprend

1 module pc + câble
ou 1 module pc + câbles + 1 bande LED blanche
ou 1 module pc + câbles + 1 bande LED chaude
ou 1 module pc + câbles + 1 bande LED bleu glace
ou 1 module pc + câbles + 1 bande LED bleue
o​r 1 module pc + câbles + 1 bande led verte
(épends sur l’option que vous choisit)

NEISÉ POUR CONNAÎTRE

Le capteur est uniquement utilisé pour le contrôle marche/arrêt des lumières LED, pas pour les charges inductives telles que conducteurs, moteurs, relais, etc.
La zone d’induction est à l’arrière du conseil
Je suis​tension d’entrée = tension de sortie, si le connecte LED 12 V, il a connecter l’alimentation 12 V.
Vous devez mettre bien la carte et puis connecter les alimentations en tant que penerer la carte pourrait être fonctionnée.
Si vous pouvait d’abord et puis mettre le conseil, elle devient l’État énergisé dans l’État d’induction dans l’État d’État de induction, n’objet proche de la zone d’induction sera la lumière, donc ne peut pas faire pour pénétrer le rôle du conseil.
Si l’application au-delà de la table des étoiles du rivière à l’extérieur du test de scène, le magasin n’a aucun engagement pour garantir que les conséquences
L’objet de détection devrait contenir de l’eau (su de certains poids), par exemple.fruits, yaourt, boissons, tasses d’eau devrait contenir de l’eau

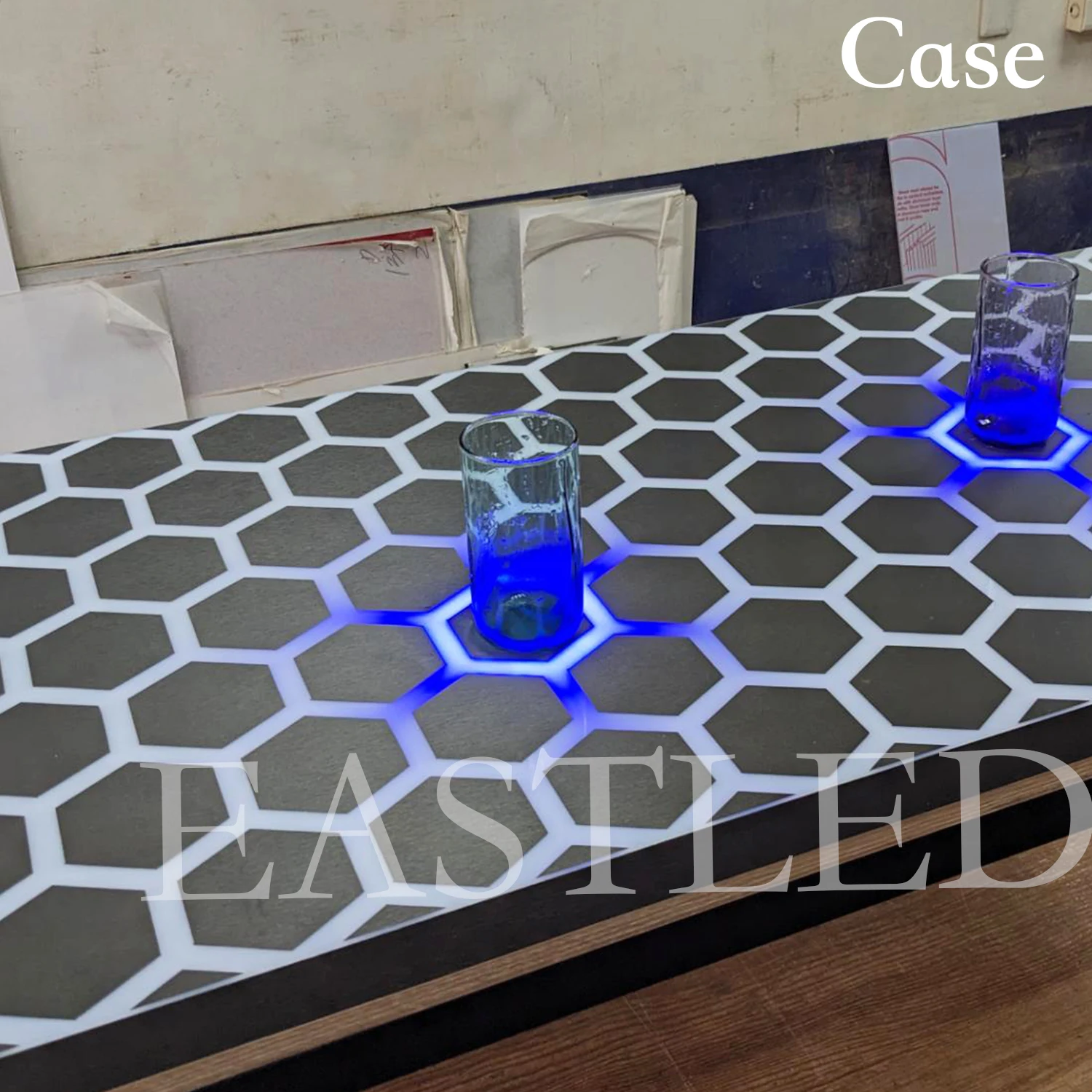

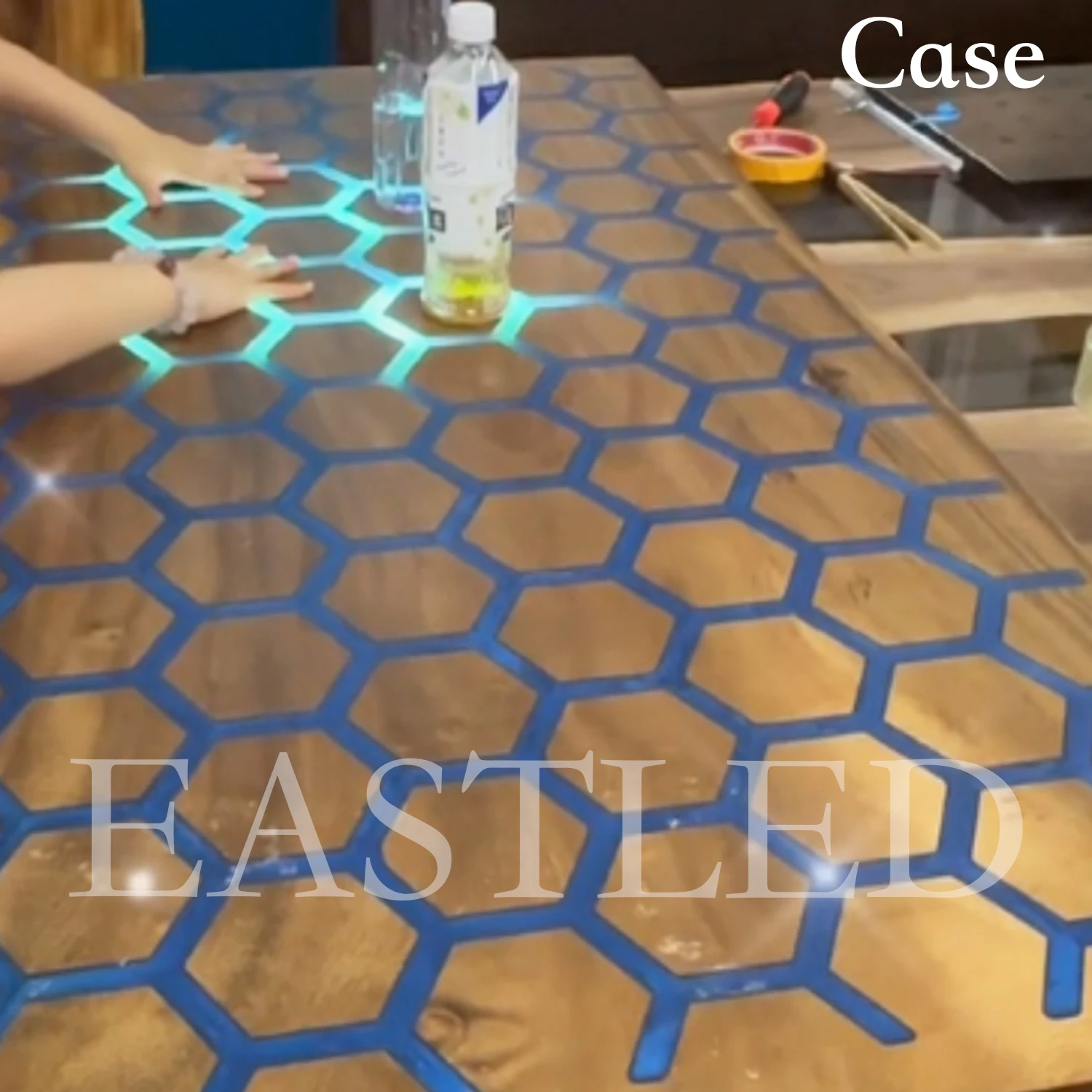

Vous souhaitez faire la table de rivière intelligente?

Ne vous inquiétez pas, nous vous aider à résoudre le problème le plus difficile : comment installer le module de capteur.

Ce commutateur à capteur tactile est spécialement conçu pour la table de rivière. Paragracé avec l’un ancien, le nouveau module est plus facile à installer et économisez votre temps. Vous pouvez facilement le manipule même si vous êtes un nouveau arrivant.

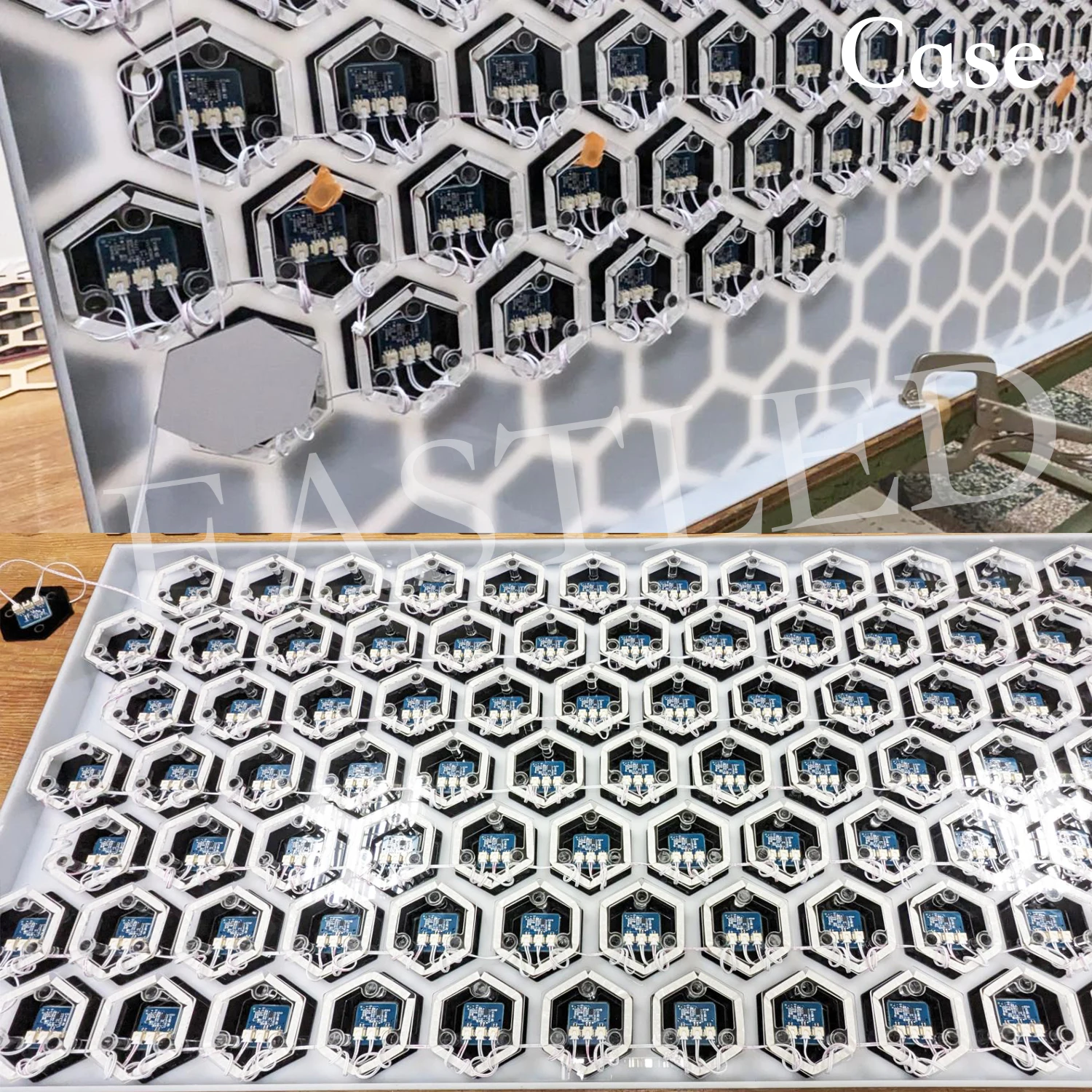

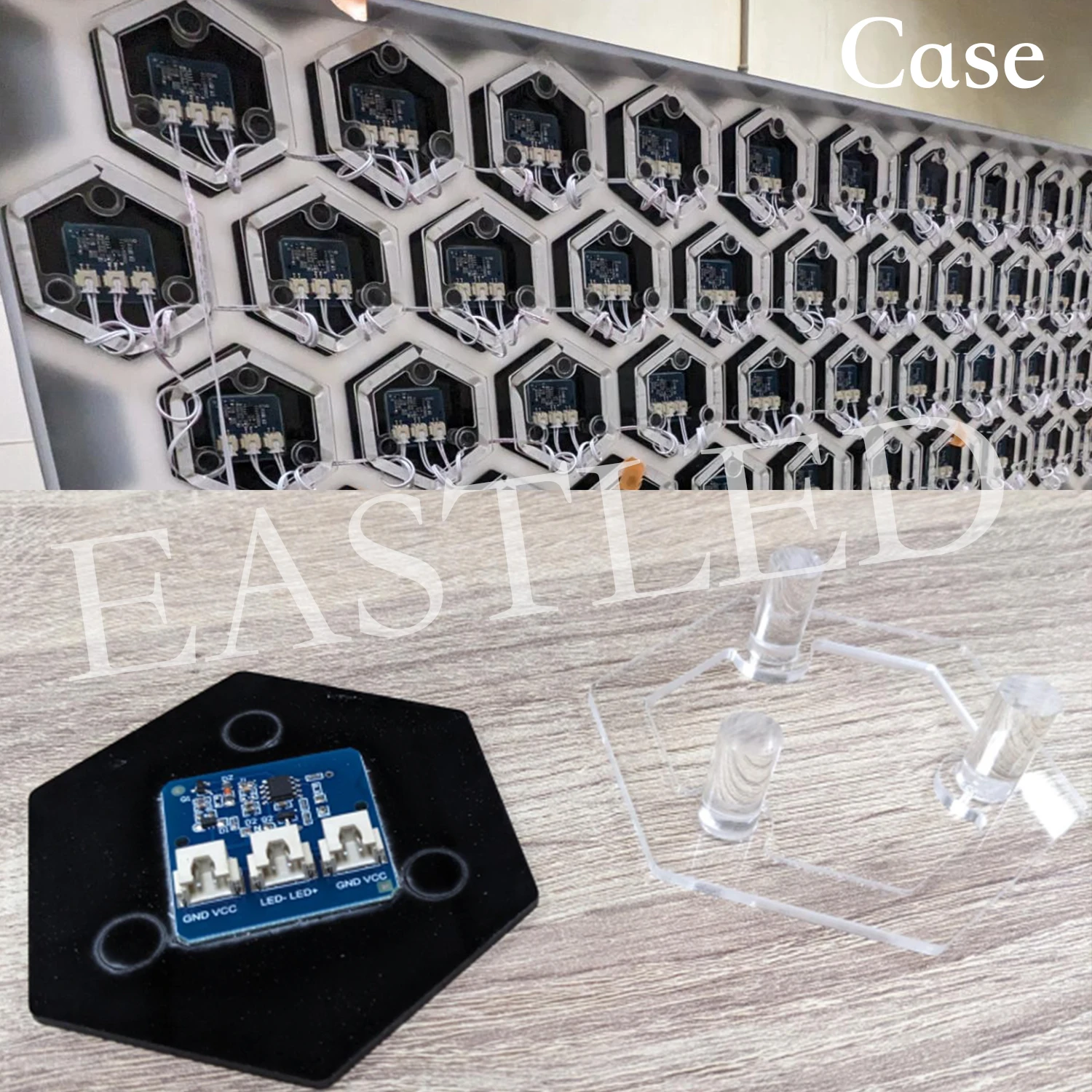

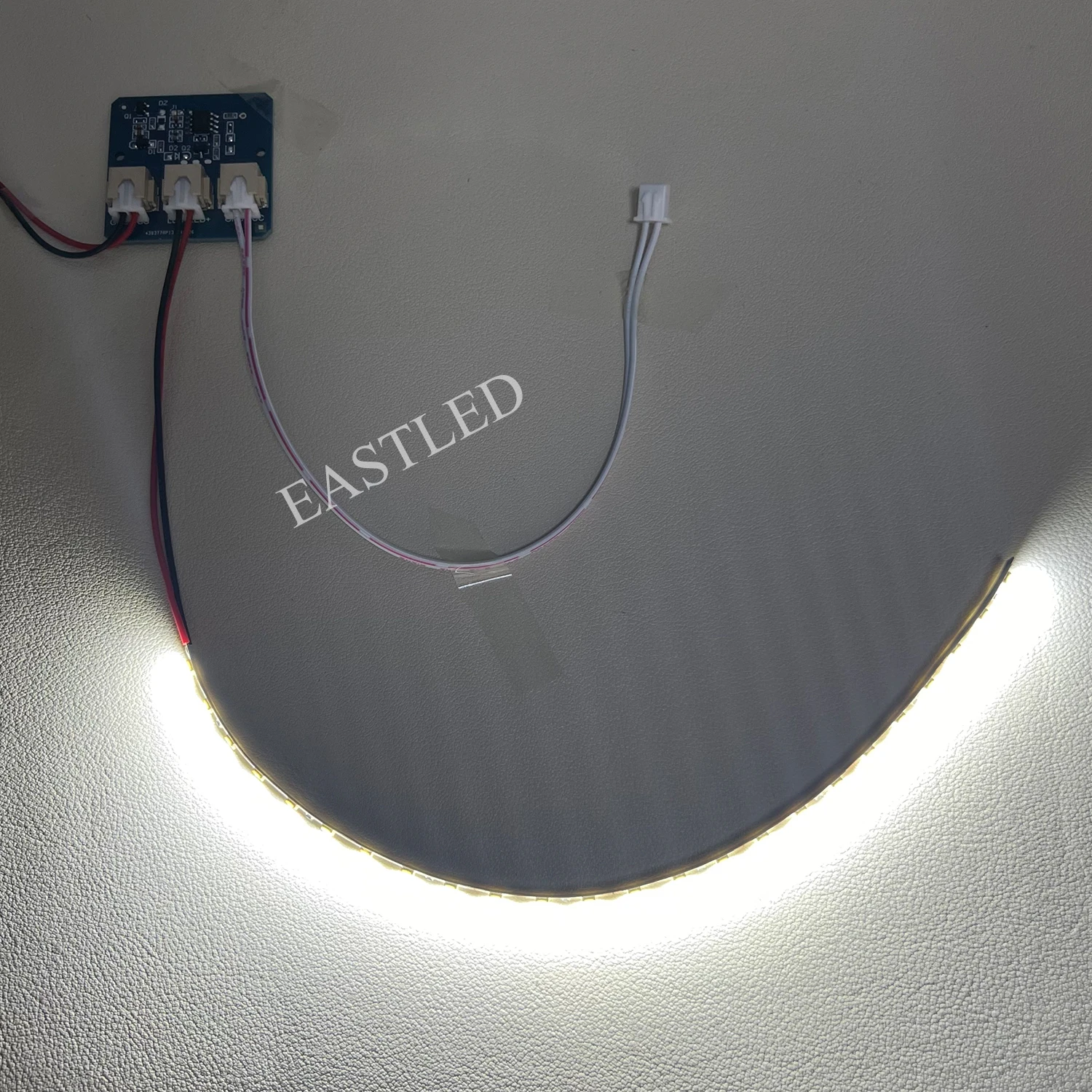

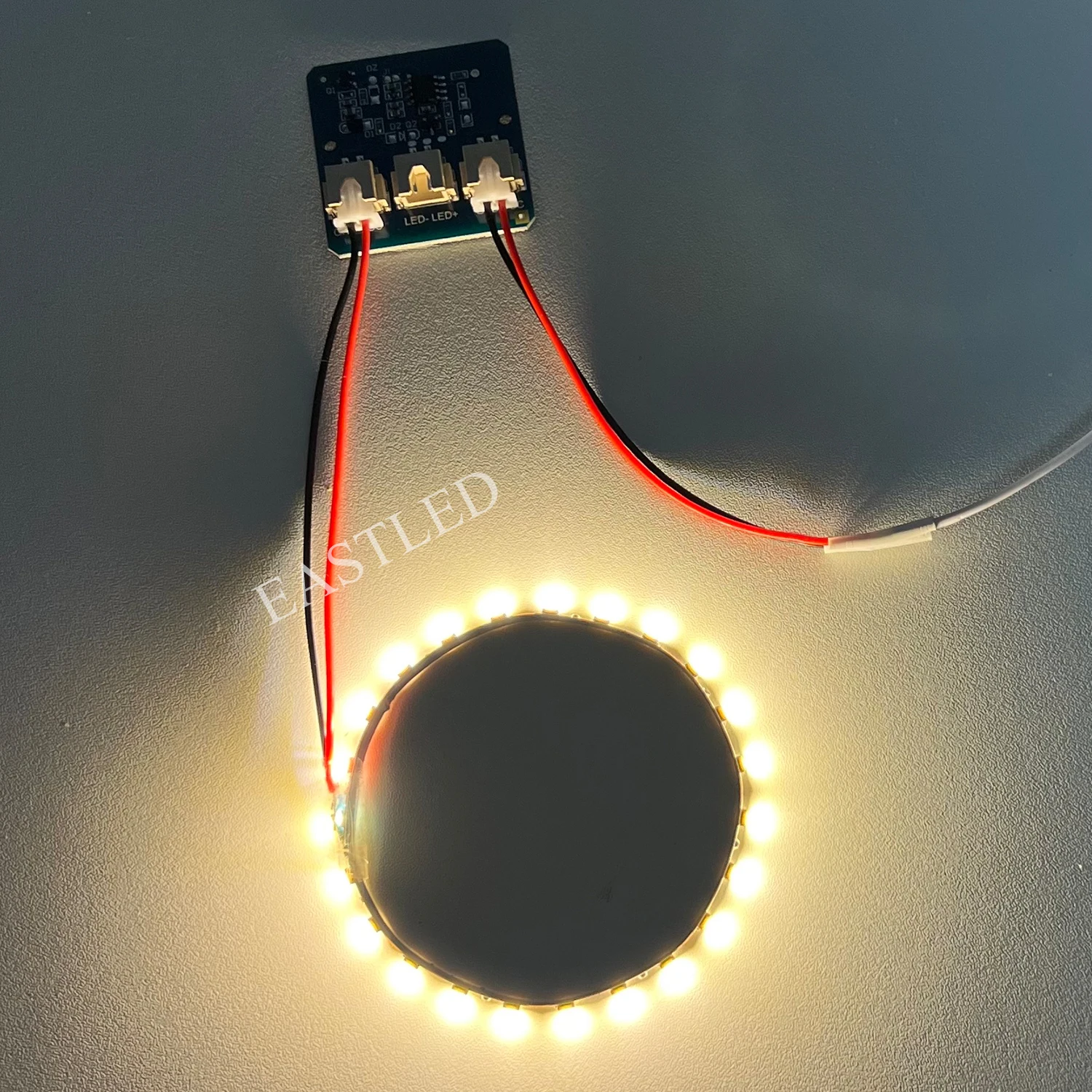

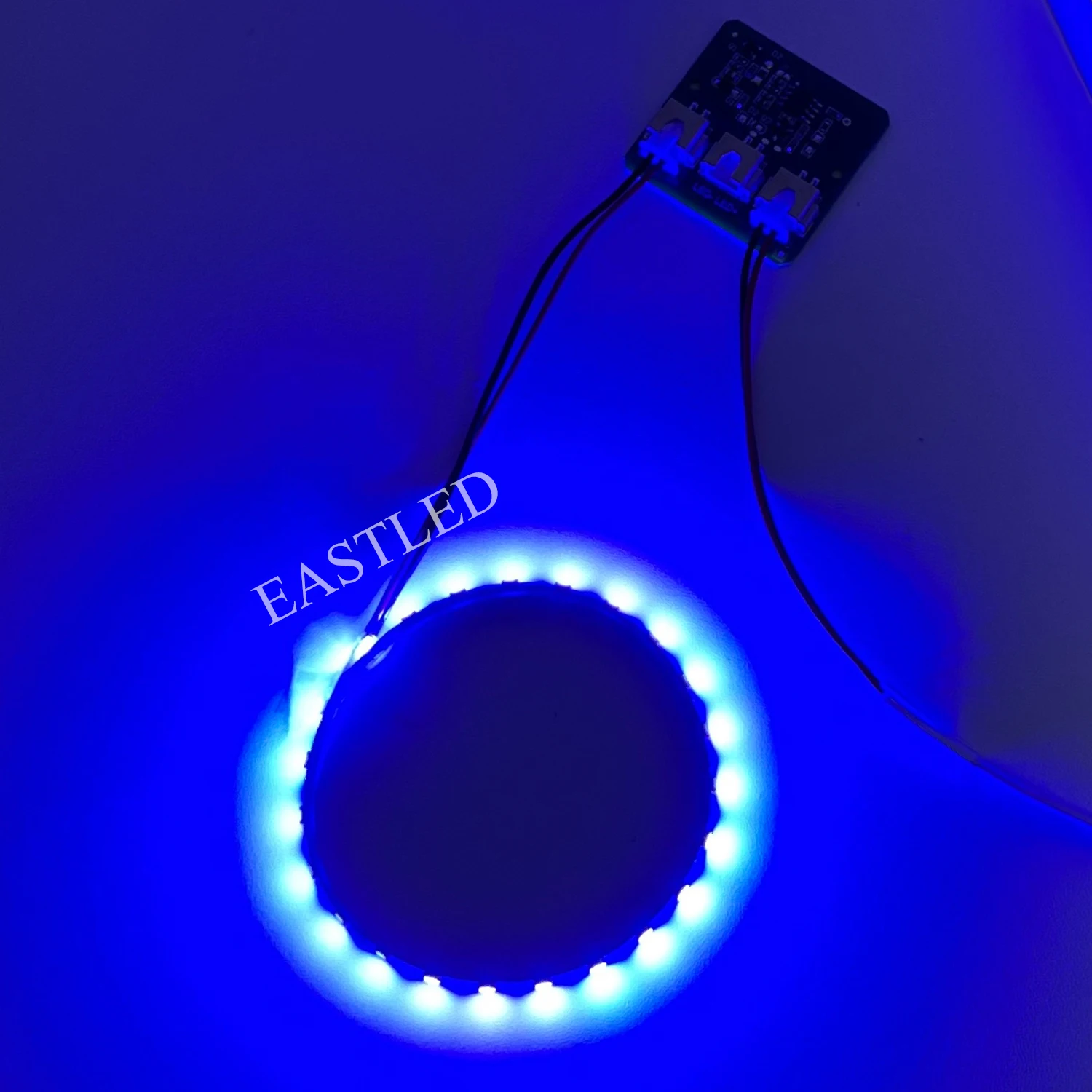

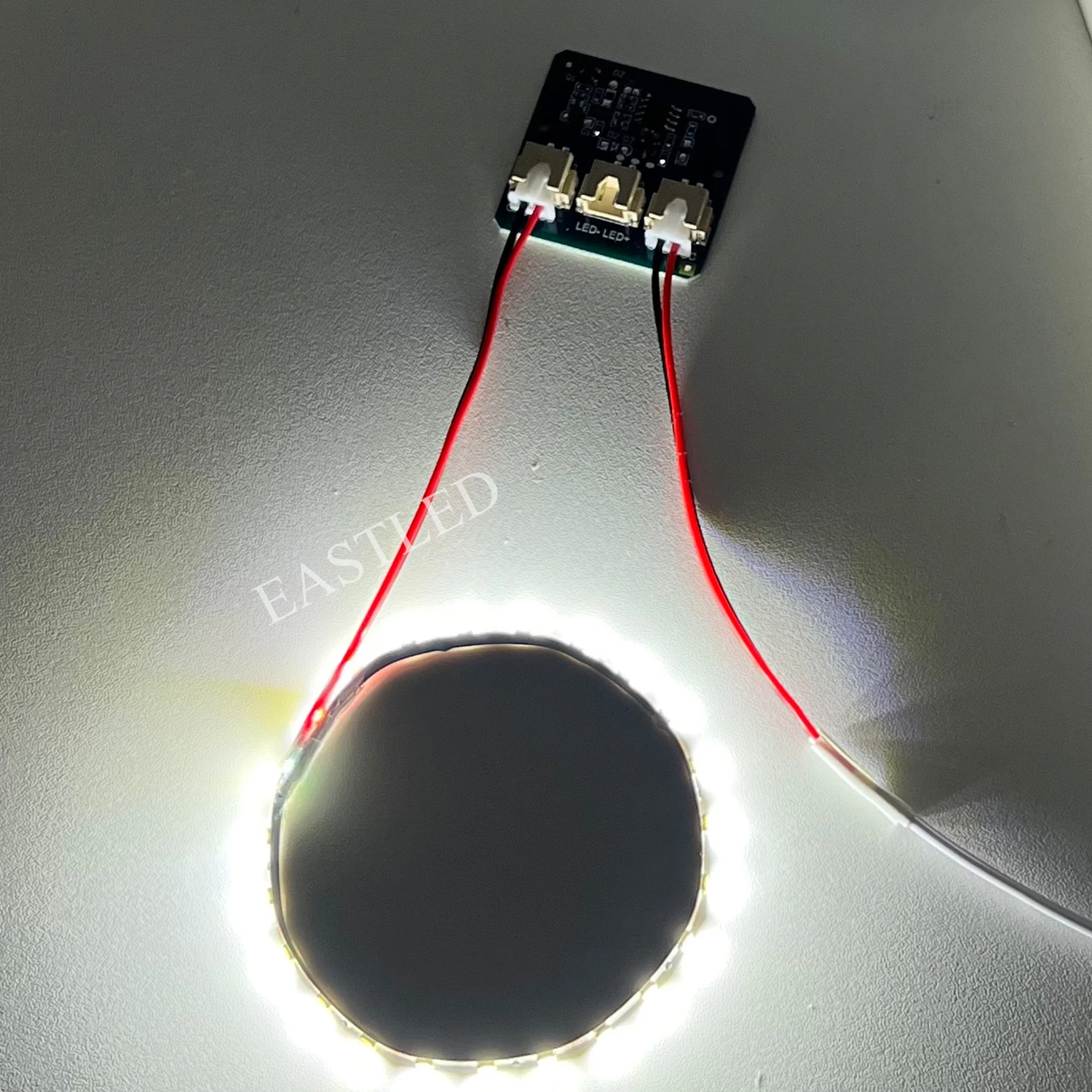

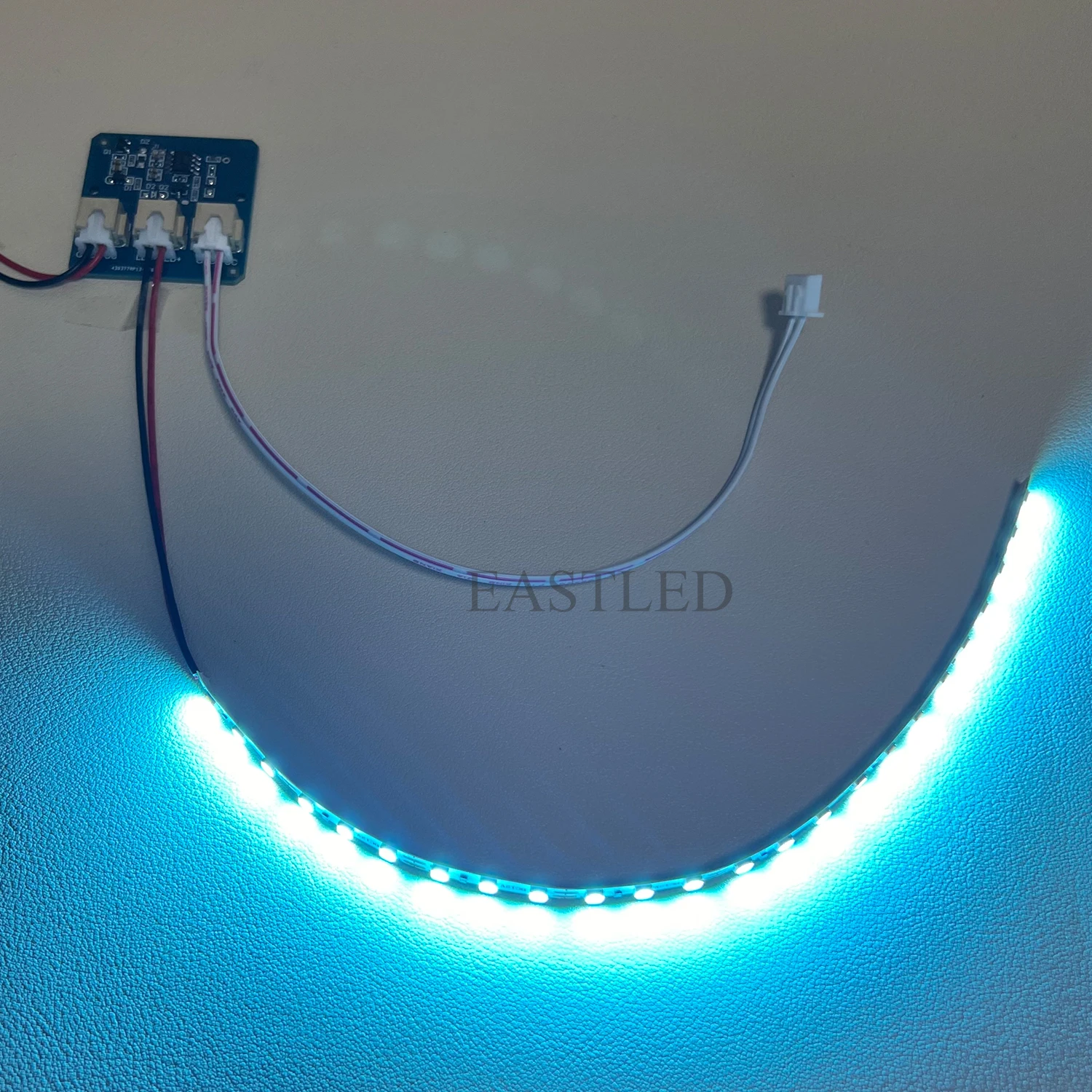

Comme montré dans l’image, vous devez juste connecter un câble noir et rouge avec un module. Anche, vous pouvez avoir une connexion parallèle avec de nombreux modules ensemble (le long qu’il n’a pas dépasse la capacité de transport du pilote LED).

Ce que vous devez installer des modules :
Pilote LED,
câbles de connexion,
modules,
Bande LED (pour table de rivière)

Circuit imprimé de Module de commutateur de capteur tactile pour puce de détection de PCB TikTok avec bande LED et câbles Table de rivière époxy intelligente sensible

Point de balle :

• Forte pénétration: l’interrupteur à capteur tactile est capable de pénétrer dans un bois ou un autre objet de 2 cm d’épaisseur (sauf le métal)

• Haute commodité: le module capteur tactile n’a pas besoin de gérer la bobine, ce qui est bon pour les novices

• DIY disponible: le module pourrait réserver l’interface de la bobine, lorsque le diamètre du cercle est supérieur à 8 cm ou que la surface d’induction est trop grande, vous pouvez ajouter une bobine externe pour augmenter la surface d’induction et la sensibilité

• Gain de temps: le commutateur a une connexion en série illimitée de nombreux modules de commutation, ce qui permet d’économiser du temps et du travail

• Pas besoin de bobine: l’arrière de la carte de détection est la zone de détection, vous n’avez donc pas besoin de connecter une bobine

Description du produit

*Module de commutateur de capteur de balayage manuel pour table de rivière

• Tension d’entrée : DC5 V 12 V 24 V, Max 2 A.

• Charge d’alimentation : 5 V (10 W) 12 V (24 W) 24 V (48 W), tension d’entrée = tension de sortie

• Distance de détection : 0-3 cm

• Type d’interrupteur : touche la main, s’allume progressivement.Feuilles de main, la lumière s’estompe progressivement

• Délai : 1s

• Matériel : PCB

• Dimensions de l’article LxlxH : 35 x 35 x 8 mm / 1,38 x 1,31 pouces

Nom de l’article : bandes lumineuses LED.

• Spécialement conçu pour : Capteur de table River

• Tension de fonctionnement : 12 V CC

• Dimension : 5 mm de largeur x 20 cm de longueur / 0,2 pouces de largeur x 7,87 pouces de longueur

• Couleurs : lumière bleue glacée, lumière bleue, lumière blanche, lumière chaude, lumière verte.

• Caractéristiques : l’arrière des bandes lumineuses peut être collé

Le forfait comprend

• 1 module + câble
• ou 1 module + câbles + 1 bande LED blanche
• ou 1 module + câbles + 1 bande LED chaude

  ou 1 module + câbles + 1 bande LED bleu glacier

  ou 1 module + câbles + 1 bande LED bleue

  ou 1 module + câbles + 1 bande LED verte

  (cela dépend de l’option que vous choisissez)



BESOIN DE SAVOIR

• Le capteur est uniquement utilisé pour le contrôle marche/arrêt des lumières LED, pas pour les charges inductives telles que les conducteurs, les moteurs, les relais, etc.

• La zone d’induction se trouve au dos de la carte

• Tension d’entrée = tension de sortie, s’il connecte une LED 12 V, il doit connecter une alimentation 12 V.

• Vous devez bien mettre la carte, puis connecter les alimentations afin de pouvoir pénétrer la carte.

• Si vous avez d’abord mis sous tension puis placé la carte, elle devient sous tension dans la zone d’induction à l’état d’induction, tout objet proche de la zone d’induction détectera la lumière, de sorte qu’elle ne peut pas faire pénétrer le rôle de la carte.

• Si l’application dépasse la table étoile de la rivière en dehors du test de scène, le magasin ne s’engage à garantir que les conséquences

• L’objet détectant doit contenir de l’eau (sur un certain poids), par ex.les fruits, le yaourt, les boissons, les tasses d’eau doivent contenir de l’eau

Voulez-vous fabriquer la table intelligente de la rivière?

Ne vous inquiétez pas, nous vous aidons à résoudre le problème le plus difficile : comment installer le module capteur.

Cet interrupteur à capteur tactile est spécialement conçu pour les tables de rivière.

Par rapport à l’ancien, le nouveau module est plus facile à installer et vous fait gagner du temps.Vous pouvez facilement le gérer même si vous êtes débutant.

Comme le montre l’image, il vous suffit de connecter un câble noir et rouge au module.De plus, vous pouvez avoir une connexion parallèle avec de nombreux modules ensemble (à condition qu’elle ne dépasse pas la capacité de charge du pilote LED).

Ce dont vous avez besoin pour installer des modules :

Pilote LED, câbles de connexion, modules, bande LED (pour table de rivière), épiette LED avec tube et fibre optique (pour table ciel étoilé).

Nous venons désormais au schéma d’installation pour un blogueur à Tiktok.

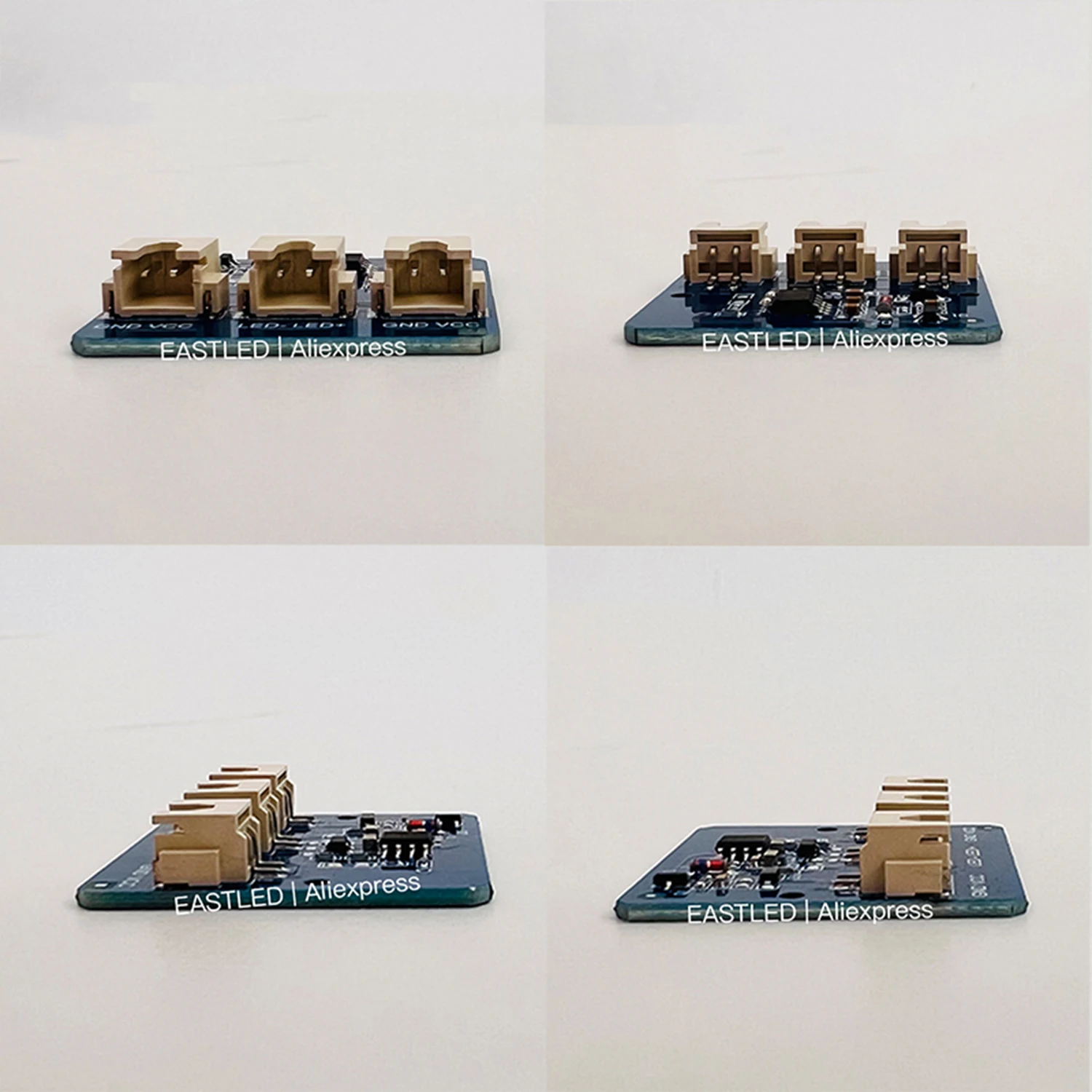

Nous venons désormais voir les détails de nos produits.



Questions et réponses :

Q1 : Comment le pilote LED connecte-t-il les modules?

Connectez le câble Dupont avec un câble noir et rouge (le câble Dupont connectera le pilote LED).

Q2 : Comment connaître la puissance du pilote LED doit être utilisée?

Vous devez calculer la quantité totale de LED que vous utiliserez.Par exemple, la LED est de 1 W et vous avez besoin de 50 LED.La puissance de la LED doit dépasser 50 W afin de garantir la luminosité de la LED.

Q3 : Puis-je personnaliser le module?

OUI, tant que la quantité de modules est supérieure à 500 pièces.

Q4 : Puis-je bénéficier de réductions pour les grandes quantités?

OUI, nous avons également un énorme lien de réduction pour 100 modules de capteurs, veuillez le vérifier dans notre magasin.

🔧 Caractéristiques techniques:

• Nom de marque: Aucun
• Numéro de Modèle: Touch sensor module for river table
• Matériau: PC
• Origine: CN (Origine)
• Produit chimique à haute préoccupation: Aucun
• Choice: yes
• semi_Choice: yes

📦 Informations de livraison:

• Poids: 0.020 kg
• Dimensions: 15x15x5 cm

⏱️ Délai de livraison estimé: 7 jours
