Cartes de chargeur de batterie solaire, contrôleur de charge, carte mère, interrupteur de réverbère, Circuit imprimé, Module de charge de batterie au Lithium

Panneau solaire chargeur de batterie carte contrôleur solaire charge interrupteur de réverbère Circuit imprimé Module de charge de batterie au Lithium

Caractéristique :

1.Utilisation de matériaux de haute qualité, la qualité est garantie

2.Commutateur de commande automatique de charge et de décharge solaire photovoltaïque, adapté à une variété de tensions de batterie

3.Simple et portable à utiliser

4.Charge pendant la journée, allumer automatiquement la lumière lorsque c’est sombre et éteindre automatiquement la lumière lorsque c’est lumineux

5.Le contrôleur faible consommation convient aux lampes solaires de jardin, aux lumières de pelouse, aux guirlandes colorées, aux petites lampadaires, etc.

Fonction :

Chargement dans le jour, tournant automatiquement sur les lumières la nuit et éteindre automatiquement les lumières à l’aube, la tension de sortie est la tension de sortie lorsque la batterie n’a pas de tension.Le circuit contrôle la sortie de détection du changement de tension du panneau solaire, sans le besoin d’éléments photosensibles ; il convient à une variété de piles.

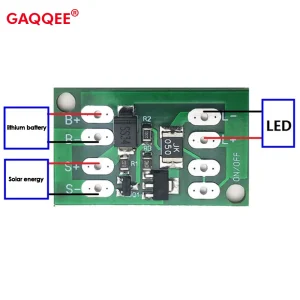

Méthode de câblage :

Batterie au lithium connectée 1.B+B

2.S+ S- se connecte au panneau solaire

3.L+L- sortie

Séquence de câblage :

1: Connect la batterie au lithium, la batterie doit avoir la carte de protection correspondante

2 : Connectez le LED, la batterie au lithium a l’alimentation et les lumières LED

3: Connect au panneau solaire.À cette fois, le panneau solaire est éclairé avec la lumière et le LED est éteint et le LED est éteint sans lumière.

L’interrupteur peut être installé si doit être éteint la nuit ou l’interface SW de commutation a été réservé pour le transport et le stockage.

Précautions :

1: La courant de sortie de fonctionnement stable du panneau de commande ne peut pas être supérieure à 600 mA, sinon cela peut vous déteste la protection de la sortie

2 : Charge et anti-reflux sans protection contre les surcharges et les décharges excessives Les batteries au lithium doivent être utilisées avec les panneaux de protection correspondants (les piles de téléphone portable toutes ont une protection 3,7 V et plus de 18650 ne sont pas.Les panneaux de protection 3,7 V ne peuvent pas être utilisés en série)

3: Payer l’attention à l’épreuve et à l’isolement

4: Les lampes LED ne peuvent pas utiliser une conduire boostée

5: La tension de la batterie du contrôleur est la tension de sortie, le limite de courant et de la tension illimité, les perles de lampe LED 2V3V ne peuvent être utilisées directement, doit une entraînement à courant constant ou une résistance de limitation de courant de série.

Remarque :

1: La puissance de sortie est la puissance réelle, veuillez confirmer le consommation d’énergie réelle du chargement avant d’utiliser

2: L’accès direct à 3Vled peut endommager le contrôleur ou le LED

3 : La batterie doit être équipée d’une plaque de protection et de la tension de la batterie doit correspondre à la tension du circuit ouvert du panneau solaire.

Liste des colis :

Circuit imprimé de commutateur de commande solaire*1

Panneau solaire panneau de chargeur de batterie contrôleur solaire charge interrupteur d’éclairage de rue Circuit imprimé Module de charge de batterie au Lithium

Caractéristique :

1.En utilisant des matériaux de haute qualité, la qualité est garantie
2.Commutateur de commande automatique de charge et de décharge solaire photovoltaïque, adapté à une variété de tensions de batterie
3.Simple et portable à utiliser
4.Chargez pendant la journée, allumez automatiquement la lumière lorsqu’il fait sombre et éteignez automatiquement la lumière lorsqu’elle fait clair
5.Le contrôleur basse consommation convient aux lampes solaires de jardin, aux lampes de pelouse, aux guirlandes lumineuses colorées, aux petits lampadaires, etc.

Fonction :

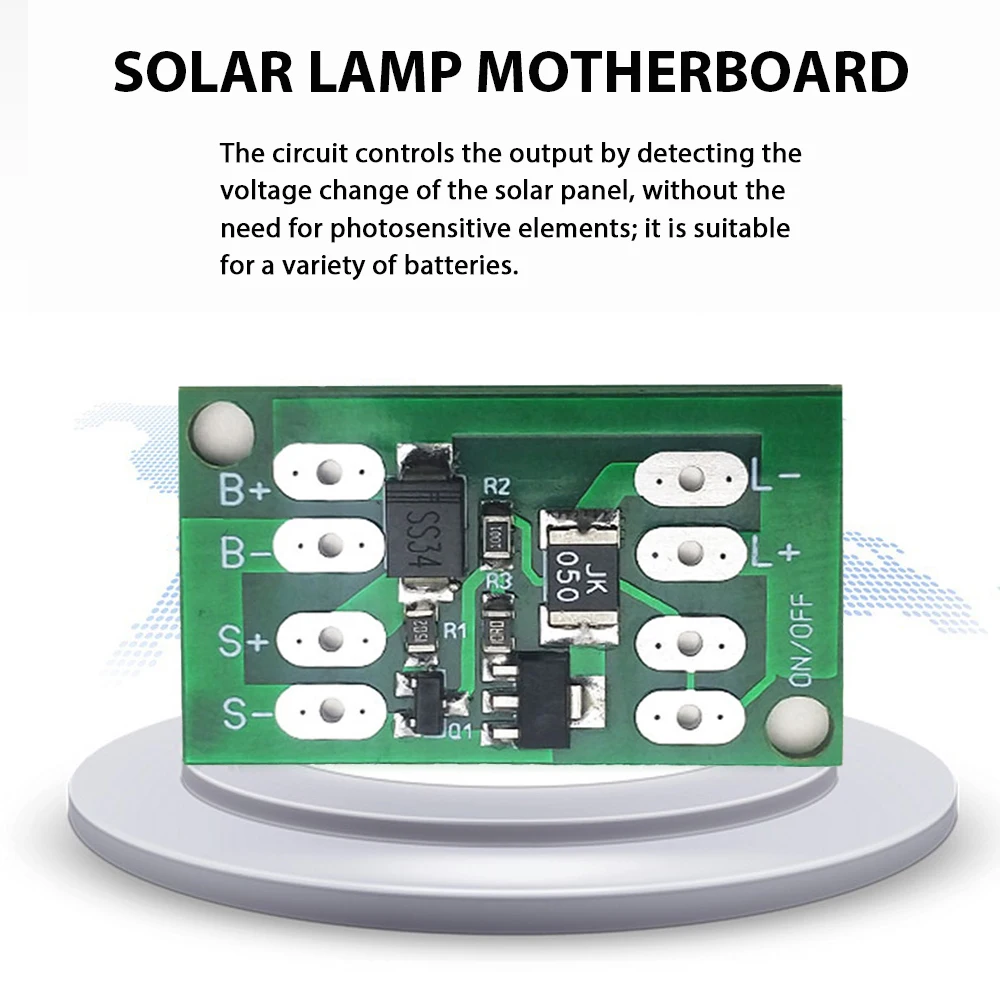

En chargeant le jour, en allumant automatiquement les lumières la nuit et en éteignant automatiquement les lumières à l’aube, la tension de sortie est la tension de sortie lorsque la batterie n’a pas de tension.Le circuit contrôle la sortie en détectant le changement de tension du panneau solaire, sans avoir besoin d’éléments photosensibles ; il convient à une variété de batteries.

Méthode de câblage :

1.B + B-batterie au lithium connectée
2.S+ S-connecter au panneau solaire
3.Sortie L+L-

Séquence de câblage :

1 : Connectez la batterie au lithium, la batterie doit avoir la carte de protection correspondante
2 : Connectez-vous à la LED, la batterie au lithium est alimentée et la LED s’allume
3 : Connectez-vous au panneau solaire.À ce moment, le panneau solaire est éclairé de la lumière, la LED est éteinte et la LED est allumée sans lumière.
L’interrupteur peut être installé s’il doit être éteint la nuit ou si le SW de l’interface du commutateur a été réservé au transport et au stockage.

Précautions :

1 : Le courant de sortie de fonctionnement stable de la carte de commande ne peut pas être supérieur à 600 mA, sinon cela pourrait provoquer une protection de sortie
2 : Charge et anti-reflux sans protection contre les surcharges et les décharges excessives Les batteries au lithium doivent être utilisées avec les cartes de protection correspondantes (les batteries de téléphone portable ont toutes une protection de 3,7 V et plus de 18650 ne les ont pas.Les cartes de protection 3,7 V ne peuvent pas être utilisées en série)
3 : Faites attention à l’imperméabilisation et à l’isolation
4 : Les lampes LED ne peuvent pas utiliser le boost drive
5: la tension de la batterie du contrôleur est la tension de sortie, limitation de courant et de tension illimitée, les perles de lampe LED 2V3V ne peuvent pas être utilisées directement, elles ont besoin d’un entraînement à courant constant abaisseur ou d’une résistance de limitation de courant en série, et le courant de sortie est le courant de fonctionnement maximum, pas de courant constant

Remarque :

1 : La puissance de sortie est la puissance réelle, veuillez confirmer la consommation électrique réelle de la charge avant utilisation
2 : L’accès direct à 3Vled peut endommager le contrôleur ou la LED
3 : La batterie doit être équipée d’une plaque de protection et la tension de la batterie doit correspondre à la tension en circuit ouvert du panneau solaire

Liste des paquets :

Circuit imprimé de commutateur de commande solaire * 1

Instructions d’expédition

1.Après avoir commandé la marchandise, nous l’expédierons via le transport officiel Alibaba avec un numéro de suivi.

Si vous souhaitez l’obtenir rapidement, nous pouvons fournir des services DHL, FEDX, UPS.Pour l’expédition, veuillez nous contacter via les nouvelles AliExpress.

2 Veuillez vérifier votre adresse lors du paiement. Nous ne sommes pas responsables des adresses incorrectes ou non livrables.

🔧 Caractéristiques techniques:

• Nom de marque: Aucun
• Produit chimique à haute préoccupation: Aucun
• Origine: CN (Origine)
• Numéro de Modèle: MPPT Solar Charge Controller
• Courant maximum: 1A
• Personnalisé: Oui
• Certification: CE
• Est dispositif intelligent: Non
• Application: Contrôleur de charge
• Feature1: MPPT Solar Charge Controller
• Feature2: Charge Controller
• Feature3: Solar generator Charge Controller Auto Light Control circuit Switch
• Feature4: Lithium Battery Charging Board
• Feature5: Solar Battery Charger Boards
• Feature6: Solar Panel Battery Charging Module
• Feature7: Solar Lamp Controller Charging Motherboard
• Drop shipping: Yes
• Wholesale: Yes

📦 Informations de livraison:

• Poids: 0.020 kg
• Dimensions: 10x10x10 cm

⏱️ Délai de livraison estimé: 7 jours
