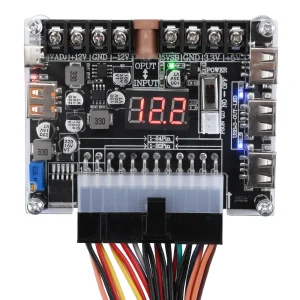

Caractéristiques :
1.La carte du module est compatible avec toutes les alimentations pour ordinateur ATX 20 broches et 24 broches.
2.Les interrupteurs à bascule adoptent font fonctionnent des interrupteurs plus pratiques.
3.Réserve les bornes XH2.54-2P (suspendues), qui peuvent être connectées à deux fils externes utilisant la port IO du microcontrôleur (5V) ou commuter pour contrôler l’interrupteur d’alimentation ATX (pour une modification facile avec un boîtier).
4.Les interfaces embarquées multiples facilitent l’utilisation de divers câbles.Après le module est transformé, cela saute 5 jeux d’alimentation :+12V, -12V, 5V, 5VSB et 3,3V.
5.Le module adopte des bornes de câblage à courant élevé pour résoudre le problème des câblage lâche et difficile provoqué par des bornes de câblage et des bornes de câblage à vis.
6.La carte mère est livrée avec un écran d’affichage de tension, qui affiche et monite la tension de sortie de puissance du ordinateur en temps réel.
7.La carte mère peut produire une tension 12 V lorsque peinte avec une prise mère CC, qui peut également être utilisée comme tension d’entrée (DC12V-24V).Lorsque l’utiliser une prise mère DC pour l’entrée, l’interface de charge rapide de la carte mère a une sortie de tension.
Paramètre :
Tension de sortie du terminal :+12V, -12V,+5V, 5VSB, 3.3V
3 sorties USB :
Tension de sortie : DC5V MAX ;
Courant de sortie : 0,1A-2,1A ;
1 port USB orange : (interface de sortie de charge rapide, prend en charge plusieurs protocoles, nécessite prise en charge du téléphone et du câble de données pour une charge rapide)
Tension de sortie : 5-12 V, réglage automatique selon protocole ;
Courant de sortie : 2A
1 sortie d’interface TYPE-C :
Prend en charge les protocoles PD2.0/PD3.0 ;
Tension de sortie : 5V, 9V
Courant de sortie : 2A
Interface de prise mère CC : peut être utilisée comme interface d’entrée et de sortie
Compatibilité : Compatible avec toutes les alimentations pour ordinateur 20 broches et 24 broches
Application : L’interface USB peut fournir une alimentation sur téléphones mobiles, tablettes, alimentations mobiles, lampes de poche, haut-parleurs Bluetooth, bracelets intelligents, petites lampes de bureau, produits électroniques de vieillissement et plus.
Le colis comprend :
Ensemble 1 :
Carte adaptateur X1
Ensemble 2 :
Carte adaptateur X1
Coque acrylique X1
Accessoire X1
Caractéristiques :
1.La carte module est compatible avec toutes les alimentations d’ordinateur ATX 20 broches et 24 broches.
2.L’adoption d’interrupteurs à bascule rend le fonctionnement des interrupteurs plus pratique.
3.Réservez les bornes XH2.54-2P (suspendues), qui peuvent être connectées à deux fils externes à l’aide du port IO du microcontrôleur (5 V) ou du commutateur pour contrôler l’interrupteur d’alimentation ATX (pour une modification facile avec un boîtier).
4.Plusieurs interfaces intégrées facilitent l’utilisation de divers câbles.Une fois le module allumé, il produit 5 jeux d’alimentations : +12 V, -12 V, 5 V, 5 VSB et 3,3 V.
5.Le module adopte des bornes de câblage à courant élevé pour résoudre le problème du câblage lâche et difficile causé par les bornes de câblage et les bornes de câblage à vis.
6.La carte mère est livrée avec un écran d’affichage de la tension, qui affiche et surveille la tension de sortie de l’ordinateur en temps réel.
7.La carte mère peut produire une tension de 12 V lorsqu’elle est associée à une prise mère CC, qui peut également être utilisée comme tension d’entrée (DC12 V-24 V).Lorsque vous utilisez une prise mère CC pour l’entrée, l’interface de charge rapide de la carte mère dispose d’une sortie de tension.
Paramètre :
Tension de sortie du terminal : +12 V, -12 V +5 V, 5 VSB, 3,3 V.
3 sorties USB :
Tension de sortie : DC5 V MAX ;
Courant de sortie : 0,1A-2,1A ;
1 port USB orange : (interface de sortie de charge rapide, prend en charge plusieurs protocoles, nécessite une prise en charge par téléphone et câble de données pour une charge rapide)
Tension de sortie : 5-12 V, automatiquement ajustée selon le protocole ;
Courant de sortie : 2A
1 sortie d’interface TYPE-C :
Prend en charge les protocoles PD2.0/PD3.0 ;
Tension de sortie : 5 V, 9 V
Courant de sortie : 2A
Interface de prise mère DC : peut être utilisée comme interfaces d’entrée et de sortie
Compatibilité : compatible avec toutes les alimentations d’ordinateur à 20 et 24 broches
Application : l’interface USB peut alimenter les téléphones mobiles, les tablettes, les alimentations mobiles, les lampes de poche, les haut-parleurs Bluetooth, les bracelets intelligents, les petites lampes de bureau, les produits électroniques vieillissants, etc.
Le forfait comprend:
Ensemble 1 :
Carte adaptateur X1
Ensemble 2 :
Carte adaptateur X1
Coque acrylique X1
Accessoire X1
🔧 Caractéristiques techniques:
- Nom de marque: diymore
- Origine: CN (Origine)
- Produit chimique à haute préoccupation: Aucun
- Condition: Nouveau
- Type: Module
- Application: jouet électrique
- Choice: yes
📦 Informations de livraison:
- Poids: 0.080 kg
- Dimensions: 21x16x2 cm
⏱️ Délai de livraison estimé: 7 jours
